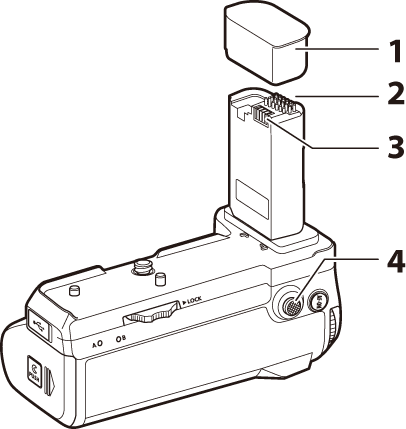

أجزاء مجموعة البطارية MB-N11: الأسماء والوظائف
فيما يلي توضيح أسماء ووظائف كل جزء من أجزاء مجموعة البطارية MB-N11.
| 1 | غطاء الموصلات | يحمي موصلات الطاقة والإشارة لمجموعة البطارية MB-N11. |
|---|---|---|
| 2 | موصلات الإشارة | — |
| 3 | موصلات الطاقة | — |
| 4 | زر الاختيار المتعدد للتصوير العمودي | يؤدي الدور نفسه الذي يؤديه زر الاختيار المتعدد في الكاميرا. يمكن اختيار الأدوار التي يتم تنفيذها بالضغط على وسط الزر أثناء التصوير من خلال قوائم الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
| 5 | زر AF-ON للتصوير العمودي | يؤدي الدور نفسه الذي يؤديه زر AF-ON على الكاميرا. يمكن اختيار الأدوار من خلال قوائم الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
|---|---|---|
| 6 | قرص التحكم الرئيسي للتصوير العمودي | يؤدي الأدوار نفسها التي تؤديها عناصر التحكم المماثلة في الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
| 7 | مثبت حجيرة الحامل | انظر "إدخال البطاريات في مجموعة البطارية MB-N11" (0 إدخال البطاريات في مجموعة البطارية MB-N11) و"في حال انفصال غطاء حجيرة الحامل" (0 في حال انفصال غطاء حجيرة الحامل). |
| 8 | غطاء حجيرة الحامل |
| 9 | غطاء موصل الشحن | للاستخدام مع محولات التيار المتردد الاختيارية طراز EH-8P التي يتم توصيلها عن طريق كابل USB (المزود بموصلات من النوع C في كلا الطرفين) أو محولات التيار المتردد الخاصة بالشحن طراز EH-7P المرفقة بالكاميرا أو المتوفرة بشكل منفصل. |
|---|---|---|
| 10 | موصل الشحن | |
| 11 | مصباح LED (×2) | يُضيء أثناء شحن البطاريتين. |
| 12 | مسمار التركيب | يُستخدم عند تركيب مجموعة البطارية MB-N11 في الكاميرا. |
| 13 | قرص التركيب | |
| 14 | حجيرة حامل البطارية | مكان تركيب حامل البطارية. |
| 15 | مثبت حامل البطارية | يُثبِّت حامل البطارية في مكانه بعد تركيبه. |
| 16 | غطاء موصل الطاقة | للاستخدام مع موصلات الطاقة EP-5B الاختيارية. |
| 17 | مقبس حامل ثلاثي الأرجل | — |
| 18 | حامل غطاء حجيرة البطارية | يحمل غطاء حجيرة بطارية الكاميرا عند إزالتها من الكاميرا. |
|---|---|---|
| 19 | قرص التحكم الفرعي للتصوير العمودي | يؤدي الأدوار نفسها التي تؤديها عناصر التحكم المماثلة في الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
| 20 | قفل التحكم | يقفل عناصر التحكم في مجموعة البطارية MB-N11 لمنع تشغيلها على نحو غير مقصود.
|
| 21 | زر تحرير الغالق للتصوير العمودي | يؤدي الأدوار نفسها التي تؤديها عناصر التحكم المماثلة في الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
| 22 | زر Fn للتصوير العمودي | يؤدي الدور المعين للزر Fn للتصوير العمودي. يمكن اختيار الأدوار من خلال قوائم الكاميرا. راجع المستندات المرفقة مع الكاميرا للاطلاع على التفاصيل. |
| 23 | حجيرة البطارية A | تسع بطارية أيون ليثيوم واحدة قابلة لإعادة الشحن طراز EN‑EL15c. |
|---|---|---|
| 24 | الأطراف الكهربائية للبطارية (×2) | "إدخال البطاريات في مجموعة البطارية MB-N11" (0إدخال البطاريات في مجموعة البطارية MB-N11). |
| 25 | حجيرة البطارية B | تسع بطارية أيون ليثيوم واحدة قابلة لإعادة الشحن طراز EN‑EL15c. |
| 26 | الأطراف الكهربائية لحامل البطارية | "إدخال البطاريات في مجموعة البطارية MB-N11" (0إدخال البطاريات في مجموعة البطارية MB-N11). |
| 27 | مثبت البطارية | يُثبِّت البطارية التي في الحجيرة A في مكانها بعد تركيبها. |
| 28 | حامل البطارية | "إدخال البطاريات في مجموعة البطارية MB-N11" (0إدخال البطاريات في مجموعة البطارية MB-N11). |
