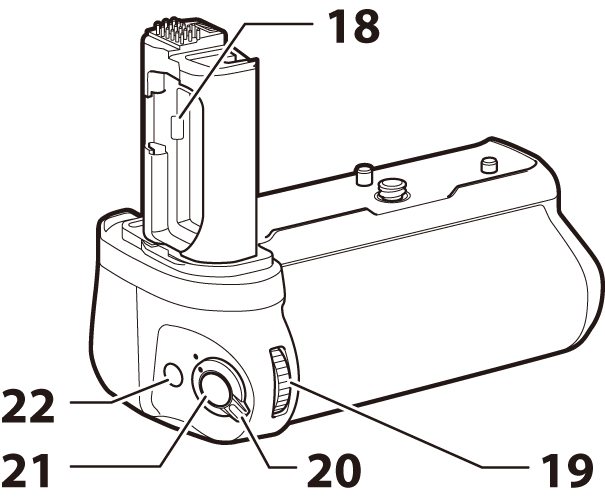

Teile des MB-N11: Namen und Funktionen
Nachfolgend sind die Bezeichnungen und Funktionen jedes Teils des MB-N11 aufgeführt.
| 1 | Kontaktabdeckung | Schützt die Strom- und Signalkontakte des MB-N11. |
|---|---|---|
| 2 | Signalkontakte | — |
| 3 | Stromkontakte | — |
| 4 | Multifunktionswähler für Hochformat |
Bewirkt dasselbe wie der Multifunktionswähler an der Kamera. Welche Funktionen ausgeführt werden, wenn beim Aufnehmen auf die Mitte gedrückt wird, lässt sich in den Kameramenüs festlegen. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
| 5 | AF-ON-Taste für Hochformat |
Bewirkt dasselbe wie die AF-ON-Taste an der Kamera. Welche Funktionen ausgeführt werden, lässt sich in den Kameramenüs festlegen. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
|---|---|---|
| 6 | Hinteres Einstellrad für Hochformat | Funktioniert wie das entsprechende Bedienelement an der Kamera. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
| 7 | Verriegelung des Akkuhalter-Fachs | Siehe »Akkus in den MB-N11 einsetzen« (0 Akkus in den MB-N11 einsetzen) und »Falls sich die Abdeckung des Akkuhalter-Fachs löst« (0 Falls sich die Abdeckung des Akkuhalter-Fachs löst). |
| 8 | Abdeckung des Akkuhalter-Fachs |
| 9 | Ladeanschluss-Abdeckung | Für den Anschluss eines optionalen Netzadapters EH-8P mittels USB-Kabel (Stecker vom Typ C an beiden Enden) oder eines Netzadapters mit Akkuladefunktion EH-7P, die entweder zum Lieferumfang der Kamera gehören oder separat erhältlich sind. |
|---|---|---|
| 10 | Ladeanschluss | |
| 11 | LED-Leuchte (×2) | Leuchten beim Akku-Aufladen. |
| 12 | Befestigungsschraube | Für das Anbringen des MB-N11 an der Kamera. |
| 13 | Befestigungsrad | |
| 14 | Akkuhalter-Fach | Dort wird der Akkuhalter eingeschoben. |
| 15 | Akkuhalter-Sicherung | Hält den Akkuhalter nach dem Einschieben an seinem Platz. |
| 16 | Abdeckung für Akkufacheinsatz | Wird beim Einsatz eines optionalen Akkufacheinsatzes EP‑5B benutzt. |
| 17 | Stativgewinde | — |
| 18 | Halterung für Akkufachabdeckung | Die Akkufachabdeckung der Kamera kann nach dem Abnehmen dort aufbewahrt werden. |
|---|---|---|
| 19 | Vorderes Einstellrad für Hochformat | Funktioniert wie das entsprechende Bedienelement an der Kamera. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
| 20 | Bediensperre |
Sperrt die Bedienelemente am MB-N11, um unbeabsichtigtes Benutzen zu verhindern.
|
| 21 | Auslöser für Hochformat | Funktioniert wie das entsprechende Bedienelement an der Kamera. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
| 22 | Fn-Taste für Hochformat |
Führt aus, was der Funktionstaste für Hochformat zugewiesen wurde. Welche Funktionen ausgeführt werden, lässt sich in den Kameramenüs festlegen. Einzelheiten dazu finden Sie in der Dokumentation zur Kamera. |
| 23 | Akkufach A | Nimmt einen Lithium-Ionen-Akku vom Typ EN-EL15c auf. |
|---|---|---|
| 24 | Akku-Stromkontakte (×2) | Siehe »Akkus in den MB-N11 einsetzen« (0Akkus in den MB-N11 einsetzen). |
| 25 | Akkufach B | Nimmt einen Lithium-Ionen-Akku vom Typ EN-EL15c auf. |
| 26 | Akkuhalter-Stromkontakte | Siehe »Akkus in den MB-N11 einsetzen« (0Akkus in den MB-N11 einsetzen). |
| 27 | Akkusicherung | Hält den Akku im Akkufach A nach dem Einsetzen an seinem Platz. |
| 28 | Akkuhalter | Siehe »Akkus in den MB-N11 einsetzen« (0Akkus in den MB-N11 einsetzen). |
