Objektīvi AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR un AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED

Izlasiet šo nodaļu, ja esat iegādājies kameru kopā ar dažās valstīs un reģionos pieejamajiem objektīva AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR vai AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED komplektiem. Tālāk sniegts objektīvu daļu uzskaitījums.

1 Objektīva vāciņš
2 Objektīva pārsega uzstādīšanas atzīme
3 Fokusa gredzens
4 Tālummaiņas gredzens
5 Fokusa garuma skala
6 Fokusa garuma atzīme
7 Objektīva uzstādīšanas atzīme
8 Centrālā procesora kontakti
9 Objektīva aizmugures vāciņš

Šos objektīvus ir paredzēts izmantot tikai ar DX formāta Nikon digitālajām vienobjektīva spoguļkamerām; filmu vienobjektīva spoguļkameras un D3 sērijas, D2 sērijas, D1 sērijas, D700, D300 sērijas, D200, D100, D90, D80, D70 sērijas, D60, D50, D40 sērijas, D7000, D5100, D5000, D3200, D3100, D3000 digitālās vienobjektīva spoguļkameras netiek atbalstītas. Šos objektīvus lietojot ar kamerām D5, D4 sērijas, D810 sērijas, D800 sērijas, Df, D750, D610, D600, D7200, D7100, D5500, D5300 vai D3300, pārliecinieties, ka kameras aparātprogrammatūra ir atjaunināta līdz jaunākajai versijai.

Fokuss

Fokusa režīmu var atlasīt, izmantojot kameras vadības elementus (0 Fokusa režīms). Autofokusa un diapazona meklētāja funkcijas tiek atbalstītas pie visiem fokusa garumiem. Lietojot šo objektīvu, ignorējiet visas kameras rokasgrāmatas sadaļas, kurās norādīti autofokusa un diapazona meklētāja ierobežojumi objektīviem, kuru maksimālais apertūras atvērums ir lēnāks par f/5,6.

Autofokuss

Fokuss tiek regulēts automātiski, kad kamera ir autofokusa režīmā (0 Fokusa režīms). Fokusa gredzenu var izmantot arī kameras fokusēšanai, ja aizvara atbrīvošanas poga tiek turēta nospiesta līdz pusei (vai arī ja AF-ON poga tiek turēta nospiestā stāvoklī); to sauc par autofokusu ar manuālu korekciju (M/A). Autofokuss atsāks darbību, kad aizvara atbrīvošanas poga tiks nospiesta līdz pusei (vai arī tiks nospiesta AF-ON poga) otro reizi. Ņemiet vērā, ka, izkustinot fokusa gredzenu, kamēr ir aktīvs autofokuss, mainīsies fokusa pozīcija.

Manuālais fokuss

Ja kamera ir manuālā fokusa režīmā, fokusu var regulēt, grozot objektīva fokusa gredzenu (0 Manuālais fokuss). Ja kamera ir izslēgta vai ir beidzies gaidstāves aktivizēšanas taimera laiks, fokusa gredzenu nevar izmantot fokusēšanai un tālummaiņas gredzena grozīšana mainīs fokusa pozīciju; pirms fokusēšanas ieslēdziet kameru vai nospiediet aizvara atbrīvošanas pogu, lai no jauna aktivizētu gaidstāves aktivizēšanas taimeri.

Kameru D5200 lietotājiem jāņem vērā, ka tad, ja tiek ļauts beigties gaidstāves aktivizēšanas taimera laikam, no jauna palaižot gaidstāves aktivizēšanas taimeri, mainīsies fokusa pozīcija. Pirms uzņemšanas no jauna iestatiet fokusu. Manuālajai fokusēšanai un citās situācijās, kurās nav iespējams atbrīvot aizvaru tūlīt pēc fokusēšanas, ieteicams iestatīt ilgāku gaidstāves laiku.

Vibrāciju samazināšana (tikai VR, AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR)

Ja kamerai ir uzstādīts objektīvs AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR, vibrācijas samazināšanu var iespējot vai atspējot, izmantojot uzņemšanas izvēlnes opciju Optical VR (Optiskā VR) (0 Optical VR (Optiskā VR)). Ja ir atlasīts iestatījums On (Ieslēgts), vibrāciju samazināšana tiks aktivizēta ikreiz, kad aizvara atbrīvošanas poga tiks nospiesta līdz pusei. Vibrāciju samazināšana samazina kameras drebēšanas izraisīto attēla izplūšanu, ļaujot izmantot aizvara ātrumus, kas ir līdz pat par 4,0 iedaļām lēnāki par aizvara ātrumiem, kas būtu jāizmanto pretējā gadījumā, tādējādi palielinot pieejamo aizvara ātrumu klāstu. VR ietekmi uz aizvara ātrumu mēra atbilstoši Kameru un attēlveidošanas izstrādājumu asociācijas (CIPA) standartiem; FX formāta objektīvi tiek mērīti, izmantojot FX formāta digitālās vienobjektīva spoguļkameras, DX formāta objektīvi — izmantojot DX formāta kameras. Tālummaiņas objektīvi tiek mērīti maksimālas tālummaiņas stāvoklī.

Vibrāciju samazināšana

  • Izmantojot vibrāciju samazināšanu, nospiediet aizvara atbrīvošanas pogu līdz pusei un, iekams nospiest to līdz galam, pagaidiet, līdz attēls skatu meklētājā stabilizējas.
  • Kad vibrāciju samazināšanas funkcija ir aktīva, pēc aizvara atbrīvošanas attēls skatu meklētājā var kļūt neskaidrs. Tas neliecina par darbības traucējumiem.
  • Kad kamera tiek panoramēta, vibrāciju samazināšana tiek piemērota tikai kustībai, kas nav panoramēšanas daļa (ja, piemēram, kamera tiek panoramēta horizontāli, vibrāciju samazināšana tiks piemērota tikai vertikālām kustībām), stipri atvieglojot kameras panoramēšanu pa plašu loku.
  • Ja kamera ir aprīkota ar iebūvēto zibspuldzi, zibspuldzes uzlādēšanās laikā vibrāciju samazināšana tiks atspējota.
  • Vibrāciju samazināšanu parasti ieteicams izmantot, ja kamera ir uzstādīta uz trijkāja, tomēr atkarībā no uzņemšanas apstākļiem un trijkāja veida, jūs varat izvēlēties to izslēgt.
  • Vibrāciju samazināšanu ieteicams izmantot, ja kamera ir uzstādīta uz vienkājas statīva.

Piegādes komplektā iekļautie piederumi

  • 58 mm piestiprināms priekšējais objektīva vāciņš LC-58
  • Objektīva aizmugures vāciņš

Saderīgie piederumi

  • 58 mm uzskrūvējamie filtri
  • Objektīva aizmugures vāciņš LF-4
  • Objektīva futlāris CL-1020

  • Objektīva pārsegs HB-77 ar bajonetsavienojumu

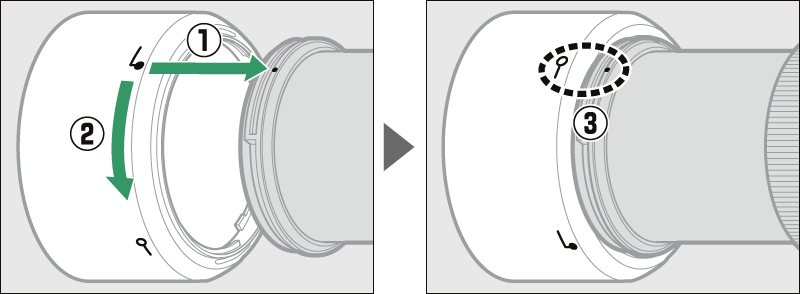

    Savietojiet objektīva pārsega uzstādīšanas atzīmi (●) ar objektīva pārsega savietošanas atzīmi (), kā parādīts q attēlā, un pēc tam grieziet pārsegu (w), līdz ● atzīme ir savietota ar objektīva pārsega fiksēšanas atzīmi (—○).

    Pievienojot vai noņemot pārsegu, turiet to pie simbola uz pamatnes un izvairieties to satvert pārāk stingri. Ja pārsegs nav pievienots pareizi, var parādīties viņjetēšana. Pārsegu, ja tas netiek izmantots, var apgriezt otrādi un piestiprināt pie objektīva. Kad pārsegs ir apgriezts otrādi, to var piestiprināt un noņemt, grozot un vienlaikus turot to pie objektīva pārsega fiksatora atzīmes (—○).

Specifikācijas

Tips G tipa AF-P DX objektīvs ar iebūvētu centrālo procesoru un F savienojumu
Fokusa garums 70 – 300 mm
Maksimālais apertūras atvērums f/4,5 – 6,3
Objektīva konstrukcija 14 elementi 10 grupās (ieskaitot 1 ED objektīva elementu)
Skata leņķis 22° 50´ – 5° 20´
Fokusa garuma skala Dalījums milimetros (70, 100, 135, 200, 300)
Informācija par attālumu Izvade uz kameru
Tālummaiņa Manuāla tālummaiņa, izmantojot neatkarīgu tālummaiņas gredzenu
Fokusēšana Autofokuss ar soļa motora vadību; atsevišķs fokusēšanas gredzens manuālajai fokusēšanai
Vibrāciju samazināšana (tikai AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR) Objektīva nobīdes metode, izmantojot spoles motorus (voice coil motor — VCM)
Minimālais fokusa attālums 1,1 m no fokālās plaknes atzīmes (0 Fokālās plaknes pozīcija) visās tālummaiņas pozīcijās
Diafragmas lapiņas 7 (apaļš diafragmas atvērums)
Diafragma Pilnībā automātiska
Apertūras atvēruma diapazons
  • Fokusa garums 70 mm: f/4,5 – 22
  • Fokusa garums 300 mm: f/6,3 – 32

Parādītais minimālais apertūras atvērums var mainīties atkarībā no kamerai atlasītā ekspozīcijas palielinājuma lieluma.
Mērīšana Pilns apertūras atvērums
Filtra pierīces izmērs 58 mm (P = 0,75 mm)
Izmēri Apm. 72 mm maksimālais diametrs × 125 mm (attālums no kameras objektīva uzstādīšanas atloka)
Svars
  • AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED VR: apm. 415 g
  • AF-P DX NIKKOR 70–300 mm f/4,5–6,3G ED: apm. 400 g

Nikon patur tiesības mainīt šajā rokasgrāmatā aprakstītās aparatūras un programmatūras izskatu un specifikācijas jebkurā laikā un bez iepriekšēja paziņojuma. Nikon neuzņemas atbildību par iespējamo kaitējumu, kura cēlonis ir jebkādas kļūdas, ko var saturēt šī rokasgrāmata.
