Manuál pre objektív NIKKOR Z 24–70 mm f/4 S

Táto časť je zahrnutá ako príručka k objektívu pre tých, ktorí si zakúpili súpravu objektívov NIKKOR Z 24–70 mm f/4 S.

Upozorňujeme, že súpravy objektívov nemusia byť v niektorých krajinách alebo regiónoch dostupné.

Používanie objektívu

Časti objektívu: názvy a funkcie

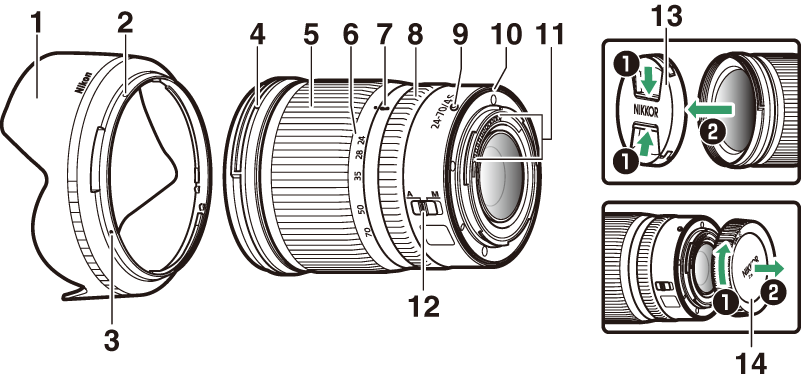

Časti objektívu NIKKOR Z 24–70 mm f/4 S sú uvedené nižšie.

1

Slnečná clona objektívu

Slnečné clony blokujú rozptýlené svetlo, ktoré by inak spôsobovalo odlesky alebo duchov. Slúžia aj na ochranu objektívu.

2

Značka zámku clony objektívu

Použite pri nasadzovaní slnečnej clony objektívu.

3

Značka zarovnania tienidla objektívu

4

Značka montáže clony objektívu

5

Krúžok priblíženia

Otočením priblížite alebo oddialite. Pred použitím nezabudnite vysunúť šošovku.

6

Stupnica ohniskovej vzdialenosti

Určte približnú ohniskovú vzdialenosť pri priblížení alebo oddialení objektívu.

7

Značka ohniskovej vzdialenosti

8

Ovládací krúžok

  • Zvolený režim automatického zaostrovania : V režime automatického zaostrovania môžete otáčať týmto prispôsobiteľným prstencom, aby ste vykonali funkciu zvolenú fotoaparátom.

  • Zvolený režim manuálneho zaostrovania : Otočením zaostríte.

9

Značka montáže objektívu

Použite pri montáži objektívu na fotoaparát.

10

Gumové tesnenie na šošovku

—

11

Kontakty CPU

Používa sa na prenos údajov do a z fotoaparátu.

12

Prepínač režimu zaostrovania

Zvoľte A pre automatické zaostrovanie, M pre manuálne zaostrovanie.

Upozorňujeme, že bez ohľadu na zvolené nastavenie je potrebné zaostrenie upraviť manuálne, keď je režim manuálneho zaostrovania zvolený pomocou ovládacích prvkov fotoaparátu.

13

Predný kryt objektívu

—

14

Zadný kryt objektívu

—

Pripojenie a odstránenie

Pripevnenie objektívu

  1. Vypnite fotoaparát, odstráňte kryt tela a odstráňte zadný kryt objektívu.

  2. Umiestnite objektív na telo fotoaparátu tak, aby montážna značka na objektíve bola zarovnaná s montážnou značkou na tele fotoaparátu, a potom otočte objektív proti smeru hodinových ručičiek, kým nezapadne na miesto.

Odstránenie šošovky

  1. Vypnite fotoaparát.

  2. Stlačte a podržte tlačidlo uvoľnenia objektívu a súčasne otáčajte objektívom v smere hodinových ručičiek.

Pred použitím

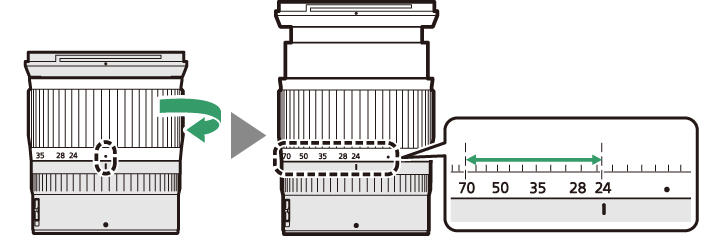

Šošovka je výsuvná a pred použitím ju treba vysunúť. Otáčajte prstencom zoomu podľa obrázka, kým objektív nezapadne do vysunutej polohy. Snímky je možné nasnímať len vtedy, keď značka ohniskovej vzdialenosti ukazuje na polohy medzi 24 a 70 na stupnici ohniskovej vzdialenosti.

  • Ak chcete zasunúť objektív, otáčajte prstencom zoomu v opačnom smere a zastavte sa, keď dosiahnete polohu ( I ) na stupnici ohniskovej vzdialenosti.

  • Ak je fotoaparát zapnutý so zasunutým objektívom, zobrazí sa varovanie. Pred použitím šošovku vysuňte.

Nasadenie a odstránenie clony objektívu

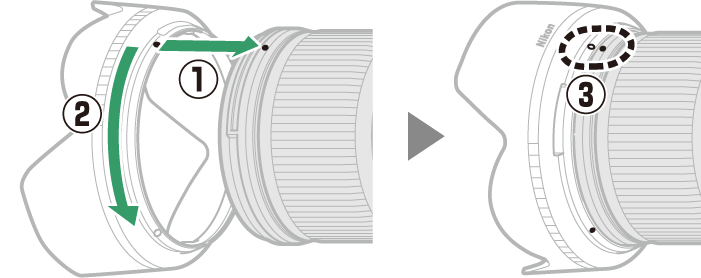

Zarovnajte montážnu značku tienidla objektívu ( I ) so značkou zarovnania slnečnej clony objektívu ( I ) a potom otáčajte slnečnú clonu ( w ), kým nebude značka I zarovnaná so značkou uzamknutia tienidla objektívu ( K ).

Ak chcete odstrániť kryt, vykonajte vyššie uvedené kroky v opačnom poradí.

Pri nasadzovaní alebo odnímaní krytu ho držte v blízkosti symbolu I na jeho základni a nedržte ho príliš pevne. Slnečnú clonu je možné otočiť a nasadiť na objektív, keď sa nepoužíva.

Keď je objektív pripojený

Poloha zaostrenia sa môže zmeniť, ak fotoaparát po zaostrení vypnete a znova zapnete. Pred streľbou znova zaostrite. Ak ste počas čakania na zobrazenie objektu zaostrili na vopred zvolené miesto, odporúčame, aby ste fotoaparát nevypínali, kým sa nenasníma obrázok.

Bezpečnostné opatrenia pri používaní

  • Nezdvíhajte ani nedržte objektív alebo fotoaparát len za slnečnú clonu.

  • Udržujte kontakty CPU čisté.

  • Ak sa poškodí gumené tesnenie bajonetu objektívu, okamžite ho prestaňte používať a odneste objektív na opravu do autorizovaného servisného strediska Nikon .

  • Keď objektív nepoužívate, vymeňte kryty objektívu.

  • Aby ste chránili vnútro objektívu, skladujte ho mimo priameho slnečného žiarenia.

  • Udržujte šošovku suchú. Zhrdzavenie vnútorného mechanizmu môže spôsobiť nenapraviteľné poškodenie.

  • Ponechanie šošovky na extrémne horúcich miestach môže poškodiť alebo zdeformovať časti vyrobené z vystuženého plastu.

  • Rýchle zmeny teploty môžu spôsobiť škodlivú kondenzáciu vo vnútri a mimo šošovky. Pred prenesením šošovky z teplého do chladného prostredia alebo naopak vložte šošovku do puzdra alebo plastového vrecka, aby ste spomalili zmenu teploty.

  • Objektív odporúčame vložiť do puzdra, aby ste ho ochránili pred poškriabaním počas prepravy.

Starostlivosť o šošovky

  • Na čistenie sklenených povrchov šošovky zvyčajne postačí odstránenie prachu.

  • Šmuhy a odtlačky prstov je možné odstrániť z fluórom potiahnutých prvkov šošovky pomocou mäkkej, čistej bavlnenej handričky alebo handričky na čistenie šošovky; čistite krúživým pohybom od stredu smerom von. Ak chcete odstrániť odolné škvrny, jemne utrite mäkkou handričkou mierne navlhčenou malým množstvom destilovanej vody, etanolu alebo čističa šošoviek. Akékoľvek stopy v tvare kvapky, ktoré zostali na vode a olej odpudzujúcom povrchu, môžu byť následne odstránené suchou handričkou.

  • Pri čistení prvkov objektívu, ktoré nie sú potiahnuté fluórom, odstráňte šmuhy a odtlačky prstov pomocou mäkkej, čistej bavlnenej handričky alebo handričky na čistenie objektívu mierne navlhčenej malým množstvom etanolu alebo čističa objektívov. Jemne utierajte od stredu smerom von krúživými pohybmi, pričom dávajte pozor, aby ste nezanechali šmuhy a nedotkli sa šošovky prstami.

  • Na čistenie šošovky nikdy nepoužívajte organické rozpúšťadlá, ako sú riedidlá alebo benzén.

  • Na ochranu predného prvku šošovky možno použiť filtre neutrálnej farby (NC) (dostupné samostatne) a podobne.

  • Ak šošovku nebudete dlhší čas používať, uložte ju na chladnom a suchom mieste, aby ste predišli vzniku plesní a hrdze. Neskladujte na priamom slnku alebo s guličkami proti moliam nafty alebo gáfru.

Príslušenstvo

Dodávané príslušenstvo

  • LC-72B 72 mm nasadzovacia predná krytka objektívu

  • Zadný kryt objektívu LF-N1

  • Bajonetová kapucňa HB-85

  • Puzdro na objektív CL-C1

Používanie puzdra na objektív

  • Puzdro je určené na ochranu objektívu pred poškriabaním, nie pred pádmi alebo inými fyzickými otrasmi.

  • Puzdro nie je odolné voči vode.

  • Materiál použitý v puzdre môže pri trení alebo navlhnutí vyblednúť, krvácať, zmršťovať sa alebo meniť farbu.

  • Prach odstráňte mäkkou kefou.

  • Voda a škvrny je možné z povrchu odstrániť mäkkou suchou handričkou. Nepoužívajte alkohol, benzén, riedidlo ani iné prchavé chemikálie.

  • Neskladujte na miestach vystavených priamemu slnečnému žiareniu alebo vysokým teplotám alebo vlhkosti.

  • Puzdro nepoužívajte na čistenie monitora alebo prvkov objektívu.

  • Dávajte pozor, aby šošovka pri preprave nevypadla z puzdra.

Materiál : Polyester

Kompatibilné príslušenstvo

72 mm skrutkovacie filtre

Filtre

Naraz používajte iba jeden filter. Pred nasadením filtrov alebo otáčaním kruhových polarizačných filtrov odstráňte slnečnú clonu.

technické údaje

Mount

Držiak Nikon Z

Ohnisková vzdialenosť

24 – 70 mm

Maximálna clona

f/4

Konštrukcia objektívu

14 prvkov v 11 skupinách (vrátane 1 prvku šošovky ED, 1 asférického prvku ED, 3 asférických prvkov, prvkov s vrstvou Nano Crystal Coat a predného prvku šošovky s fluórovou vrstvou)

Uhol pohľadu

  • Formát FX : 84° – 34° 20´

  • Formát DX : 61° – 22° 50´

Stupnica ohniskovej vzdialenosti

Odstupňované v milimetroch (24, 28, 35, 50, 70)

Systém zaostrovania

Vnútorný zaostrovací systém

Minimálna zaostrovacia vzdialenosť

0,3 m (0,99 ft) od ohniskovej roviny pri všetkých polohách zoomu

Čepele membrány

7 (zaoblený otvor membrány)

Rozsah clony

f/4 – 22

Veľkosť nástavca na filter

72 mm (P = 0,75 mm)

Rozmery

Približne. Maximálny priemer 77,5 mm × 88,5 mm (vzdialenosť od montážnej príruby objektívu fotoaparátu, keď je objektív zasunutý)

Hmotnosť

Približne. 500 g (1 lb 1,7 oz)

  • Nikon si vyhradzuje právo kedykoľvek a bez predchádzajúceho upozornenia zmeniť vzhľad, špecifikácie a výkon tohto produktu.
