Časti fotoaparátu
V tejto časti nájdete názvy a umiestnenie ovládacích prvkov a displejov fotoaparátu.
Telo fotoaparátu
| 1 | Očko pre popruh fotoaparátu |
|---|---|
| 2 | Stereo mikrofón |
| 3 | Hovorca |
| 4 | Tlačidlo nahrávania filmu |
| 5 | Vypínač |
| 6 | Tlačidlo spúšte |
| 7 | Tlačidlo E |
| 8 | Tlačidlo S |
|---|---|
| 9 | Hlavný príkazový volič |
| 10 | Výber fotografie/filmu |
| 11 | Volič režimov |
| 12 | Sánka na príslušenstvo (pre voliteľnú zábleskovú jednotku) |
| 13 | Značka ohniskovej roviny ( E ) |

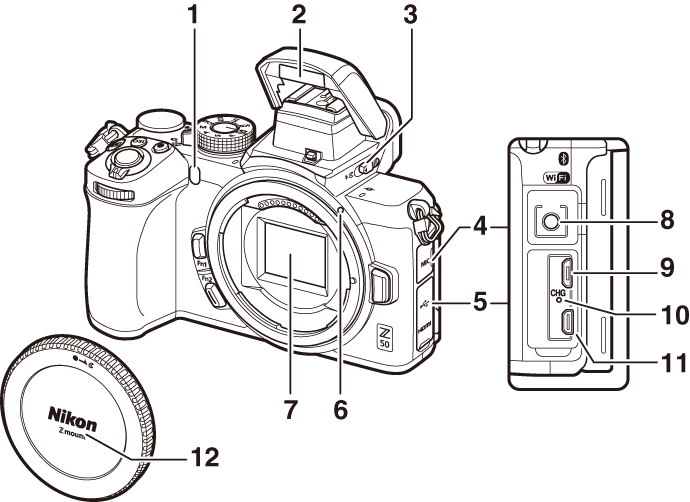

| 1 |
Pomocné svetlo AF Lampa na redukciu červených očí Lampa samospúšte |
|---|---|
| 2 | Vstavaný blesk |
| 3 | Vyskakovacie ovládanie blesku |
| 4 | Kryt pre konektor mikrofónu |
| 5 | Kryt pre USB a HDMI konektory |
| 6 | Značka montáže objektívu |
|---|---|
| 7 | Obrazový snímač |
| 8 | Konektor pre externý mikrofón |
| 9 | USB konektor |
| 10 | Nabíjacia lampa |
| 11 | HDMI konektor |
| 12 | Telová čiapka |
Nedotýkajte sa obrazového snímača
Za žiadnych okolností nevyvíjajte tlak na obrazový snímač, nepichajte do neho čistiacimi nástrojmi ani ho nevystavujte silným prúdom vzduchu z dúchadla. Tieto činnosti môžu poškriabať alebo inak poškodiť snímač. Informácie o čistení obrazového snímača nájdete v časti „Čistenie obrazového snímača“ ( 0 Čistenie obrazového snímača ).
Obrazový snímač
| 1 | Tlačidlo režimu monitora |
|---|---|
| 2 | Okulár hľadáčika |
| 3 | Hľadáčik |
| 4 | Očný senzor |
| 5 | Ovládanie dioptrickej korekcie |
| 6 | Tlačidlo A ( L ). |
| 7 | tlačidlo J |
| 8 | Multifunkčný volič |
| 9 | Kontrolka prístupu na pamäťovú kartu |
| 10 | G tlačidlo |
|---|---|
| 11 | O tlačidlo |
| 12 | Tlačidlo K |
| 13 | tlačidlo i |
| 14 | tlačidlo DISP |
| 15 | tlačidlo W |
| 16 | tlačidlo X |
| 17 | Monitor |
Monitor
Uhol monitora je možné nastaviť podľa obrázka.
Dotykom týchto častí môže dôjsť k poškodeniu produktu.
| 1 | Pomocný príkazový volič |
|---|---|
| 2 | tlačidlo Fn1 |
| 3 | tlačidlo Fn2 |
| 4 | Západka krytu priestoru pre batériu |
| 5 | Kryt priestoru pre batériu |
| 6 | Držiak objektívu |
| 7 | Tlačidlo uvoľnenia objektívu |
|---|---|
| 8 | Kontakty CPU |
| 9 | Zásuvka na statív |
| 10 | Západka batérie |
| 11 | Slot na pamäťovú kartu |
Sériové číslo produktu
Sériové číslo tohto produktu nájdete po otvorení monitora.
Monitor a hľadáčik
V predvolenom nastavení sa na monitore a v hľadáčiku v režime fotografie zobrazujú nasledujúce indikátory; úplný zoznam indikátorov nájdete v časti „Zobrazenie fotoaparátu“ ( 0 Displej fotoaparátu ).
Monitor
Hľadáčik
| 1 | Režim snímania |
|---|---|
| 2 | Bod zaostrenia |
| 3 | Režim uvoľnenia |
| 4 | Režim zaostrenia |
| 5 | Režim oblasti AF |
| 6 | Aktívne D-Lighting |
| 7 | Picture Control |
| 8 | vyváženie bielej |
| 9 | Veľkosť obrazu |
| 10 | Kvalita obrazu |
| 11 | ikona i |
| 12 |
Indikátor expozície Zobrazenie korekcie expozície |
| 13 | „k“ (zobrazí sa, keď zostáva pamäť na viac ako 1 000 expozícií) |
| 14 | Počet zostávajúcich expozícií |
|---|---|
| 15 | Citlivosť ISO |
| 16 |
Indikátor citlivosti ISO Automatický indikátor citlivosti ISO |
| 17 | Clona |
| 18 | Rýchlosť uzávierky |
| 19 | Sledovanie predmetu |
| 20 | Meranie |
| 21 | Indikátor batérie |
| 22 | Typ uzávierky |
| 23 | Indikátor „Hodiny nie sú nastavené“. |
| 24 | Optický indikátor VR |
| 25 | Dotykové snímanie |
| 26 | Zátvorky oblasti AF |
V režime videozáznamu sa zobrazia nasledujúce položky.
Monitor
Hľadáčik
| 1 |
Indikátor nahrávania Nahrávanie je zakázané |
|---|---|
| 2 | Veľkosť rámu a rýchlosť/kvalita obrazu |
| 3 | Zostávajúci čas |
| 4 | Názov súboru |
| 5 | Režim uvoľnenia (fotografovanie) |
|---|---|
| 6 | Hladina zvuku |
| 7 | Citlivosť mikrofónu |
| 8 | Frekvenčná odozva |
