Ознайомлення з фотокамерою

Ознайомтеся з елементами керування та індикацією фотокамери. Корисно зробити закладку на цьому розділі та звертатися до нього під час читання решти посібника.

Корпус фотокамери

1 Перемикач живлення
2 Кнопка спуску затвора
3

Кнопка E/N
4 Кнопка відеозйомки
5 Перемикач live view
6 Диск перемикання режимів
7 Вбудований спалах
8 Мікрофон (монофонічний)
9 Мітка встановлення
10 Кнопка розблокування об’єктива
11 Дзеркало
12 Байонет об’єктива
13 Контакти процесора
14

Допоміжний промінь АФ

Індикатор автоспуску

Лампа зменшення ефекту червоних очей
15 Захисна кришка

16 Башмак для аксесуарів (для додаткових спалахів)
17 Диск керування
18

Кнопка A/L
19

Кнопка R (інформація)
20 Кришка роз’єму
21

Кнопка M/Y
22 Вушка для ремінця фотокамери
23 Динамік
24 Мітка фокальної площини (E)
25 Роз’єм USB
26 Роз’єм HDMI

Закривайте кришку роз’єму

Закривайте кришку роз’єму, коли не користуєтесь роз’ємами. Сторонні речовини на роз’ємах можуть завадити передаванню даних.

Динамік

Не наближайте динамік до магнітних пристроїв. Недотримання цього застереження може призвести до пошкодження даних, записаних на магнітних пристроях.

27 Гумовий наочник (постачається під’єднаним до фотокамери)
28 Окуляр видошукача
29 Регулятор налаштування діоптрій
30

Кнопка K
31

Кнопка G
32

Кнопка P
33 Кнопка J (OK)
34 Мультиселектор
35

Кнопка s/E
36 Кришка гнізда для карти пам’яті
37 Індикатор доступу до карти пам’яті
38 Фіксатор кришки відсіку для елемента живлення
39 Кришка відсіку для елемента живлення
40

Кнопка O
41

Кнопка W/Q
42

Кнопка X
43 Гніздо для штатива
44 Монітор
45 Фіксатор елемента живлення
46 Кришка для додаткового з’єднувача живлення

Видошукач

1 Точки фокусування
2 Індикатор фокусування
3 Індикатор фіксації автоекспозиції (АЕ)
4 Витримка
5 Діафрагма (діафрагмове число)
6 Індикатор режиму спецефектів
7 Попередження про низький рівень заряду елемента живлення
8

Кількість кадрів, що залишилися

Кількість знімків, що залишилися до заповнення буфера пам’яті

Індикатор записування балансу білого

Значення корекції експозиції

Значення корекції спалаху

Чутливість ISO
9 «k» (відображається, коли залишилося більше 1000 кадрів)
10 Індикатор готовності спалаху
11 Індикатор режиму гнучкої програми
12

Індикатор експозиції

Відображення корекції експозиції

Електронний далекомір
13 Індикатор корекції спалаху
14 Індикатор корекції експозиції
15 Індикатор автоматичної чутливості ISO
16 Індикатор попередження

Примітка. Дисплей з усіма ввімкненими індикаторами показано для наочності.

Диск перемикання режимів

Фотокамера дає змогу вибрати один з наведених нижче режимів зйомки або режим g:

1

Режими P, S, A і M
2 Режими спеціальних ефектів (0 Спеціальні ефекти)
3

Сюжетні режими
4 Режим g (0 Довідка)
5

Автоматичні режими

Кнопка R (інформація)

Натисніть кнопку R, щоб переглянути інформаційний екран або в циклічному порядку перемикати відображення відомостей на екрані.

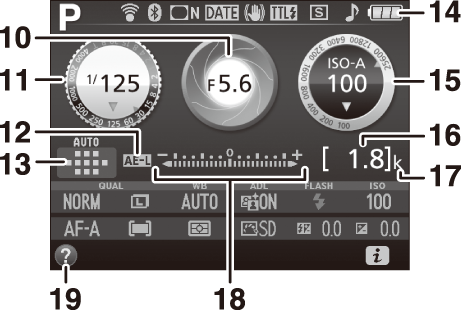

Зйомка з використанням видошукача

Щоб переглянути на моніторі відомості про витримку, діафрагму, кількість кадрів, що залишилися, режим зони АФ та іншу інформацію про зйомку, натисніть кнопку R.

Кнопка R

1

Режим зйомки

i автоматичний режим/j автоматичний режим (спалах вимкнено)

Сюжетні режими

Режим спеціальних ефектів

Режими P, S, A і M
2 Індикатор з’єднання Eye-Fi
3

Індикатор з’єднання Bluetooth

Режим польоту
4 Індикатор керування віньєтуванням
5 Індикатор штампу з датою
6 Індикатор зменшення вібрацій
7

Індикатор керування спалахом

Індикатор корекції спалаху для додаткових спалахів
8 Режим роботи затвора
9 Індикатор «Звуковий сигнал»

10

Діафрагма (діафрагмове число)

Відображення діафрагми
11

Витримка

Відображення витримки
12 Індикатор фіксації автоекспозиції (АЕ)
13

Індикатор режиму зони АФ

Точка фокусування
14 Індикатор заряду елемента живлення
15

Чутливість ISO

Відображення чутливості ISO

Індикатор автоматичної чутливості ISO
16

Кількість кадрів, що залишилися

Індикатор записування балансу білого
17 «k» (відображається, коли залишилося більше 1000 кадрів)
18

Індикатор експозиції

Індикатор корекції експозиції
19 Піктограма довідки

Примітка. Дисплей з усіма ввімкненими індикаторами показано для наочності.

Вимикання монітора

Щоб прибрати інформацію про зйомку з монітора, натисніть кнопку R або натисніть кнопку спуску затвора наполовину. Монітор вимкнеться автоматично, якщо протягом приблизно 8 секунд не виконуватиметься жодних дій. Відомості про вибір тривалості ввімкненого стану монітора до автоматичного вимкнення наведено в розділі Таймери автом. вимкн. (0 Таймери автом. вимкн.).

Режим live view і відеозйомки

Щоб перейти до режиму live view, прокрутіть перемикач live view під час фотозйомки з використанням видошукача (0 Режими простої автоматичної зйомки (i та j)). Після цього можна натискати кнопку R, щоб у циклічному порядку змінювати відображення відомостей на екрані, як показано на рисунках нижче.

Кнопка R

Показати індикатори фотозйомки

Показати індикатори відео
(0 Відеозйомка, Кнопка P) *

Сітка кадрування *

Приховати індикатори *

Під час відеозйомки відображається ділянка обтинання, що показує записувану область; обведені області позначають межі ділянки обтинання кадру відео (область за межами ділянки обтинання кадру відео виділено сірим кольором під час відображення індикаторів відео).

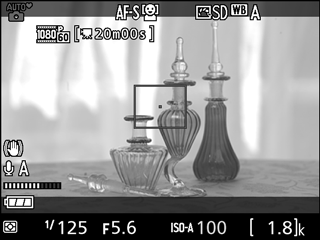

Екран live view

Пункт Опис
q Режим зйомки Режим, вибраний наразі за допомогою диска перемикання режимів (0 Режими простої автоматичної зйомки (i та j), Сюжетний режим, Спеціальні ефекти, Витримка та діафрагма).
w Індикатор налаштування відео вручну Відображається, коли вибрано значення Увімкнути для параметра Налаштув. відео вручну в режимі M (0 Параметри відео).
e Залишок часу Час, що залишився до автоматичного завершення режиму live view. Відображається, якщо зйомка завершиться через 30 с або раніше (0 Екран зворотного відліку).
r Зменшення шуму від вітру Відображається, коли вибрано значення Увімкнути для параметра меню зйомки Параметри відео > Зменш. шуму при вітрі (0 Параметри відео).
t Чутливість мікрофона Чутливість мікрофона для відеозйомки (0 Параметри відео).
y Рівень звуку Рівень записування звуку. Значення відображається червоним, якщо воно зависоке. Відрегулюйте відповідним чином чутливість мікрофона (0 Параметри відео).
u Розмір кадру відео Розмір кадру відеороликів, що записуються в режимі відеозйомки (0 Параметри відео).
i Режим фокусування Поточний режим фокусування (0 Режим фокусування).
o Режим зони АФ Поточний режим зони АФ (0 Режим зони АФ).

Пункт Опис
!0 Залишок часу (режим відеозйомки) Залишок часу, доступний для відеозйомки (0 Залишок часу).
!1 Піктограма «без відео» Попереджає про неможливість відеозйомки.
!2 Точка фокусування Поточна точка фокусування. Вміст екрана залежить від параметра, вибраного для режиму зони АФ (0 Режим зони АФ).
!3 Індикатор експозиції Показує, чи буде знімок недо- або переекспонованим за поточних параметрів (тільки для режиму M; 0 Індикатор експозиції).

Примітка. Дисплей з усіма ввімкненими індикаторами показано для наочності.

Екран зворотного відліку

Індикація зворотного відліку з’являється за 30 с до автоматичного завершення роботи в режимі live view (0 Залишок часу); цифри таймера стануть червоними за 5 с до закінчення відліку таймера автоматичного вимкнення (0 Таймери автоматичного вимкнення) або якщо роботу в режимі live view найближчим часом буде завершено для захисту внутрішніх схем фотокамери. Залежно від умов зйомки відлік на екрані може з’явитися одразу після вибору режиму live view. Відеозйомку буде автоматично завершено, коли таймер закінчить відлік, незалежно від доступного для відеозйомки часу.

Кнопка P

Щоб змінити параметри в нижній частині інформаційного екрана, натисніть кнопку P, потім виділіть пункти за допомогою мультиселектора та натисніть кнопку J, щоб переглянути параметри для виділеного пункту. Параметри також можна змінювати натисканням кнопки P під час роботи в режимі live view.

Кнопка P

Зйомка з використанням видошукача

Live view
