Tato část je zahrnuta jako příručka k objektivu pro zákazníky, kteří si zakoupili sadu objektivů NIKKOR Z 24–70 mm f/4 S.

Upozorňujeme, že sady objektivů nemusí být v některých zemích nebo oblastech dostupné.

Použití objektivu

Části objektivu: názvy a funkce

Součásti NIKKOR Z 24–70 mm f/4 S jsou uvedeny níže.

1

Sluneční clona objektivu

Sluneční clony blokují rozptýlené světlo, které by jinak způsobovalo odlesky nebo duchy. Slouží také k ochraně objektivu.

2

Značka zámku clony objektivu

Použijte při nasazování sluneční clony objektivu.

3

Značka zarovnání clony objektivu

4

Značka montáže sluneční clony objektivu

5

Zoomovací kroužek

Otočením přiblížíte nebo oddálíte. Před použitím nezapomeňte objektiv vysunout.

6

Stupnice ohniskové vzdálenosti

Určete přibližnou ohniskovou vzdálenost při přibližování nebo oddalování objektivu.

7

Značka ohniskové vzdálenosti

8

Ovládací kroužek

  • Zvolený režim autofokusu : V režimu autofokusu můžete otáčet tímto přizpůsobitelným kroužkem a provádět funkci vybranou fotoaparátem.

  • Zvolený režim ručního ostření : Otočením zaostřete.

9

Značka montáže objektivu

Použijte při montáži objektivu na fotoaparát.

10

Gumové těsnění na objektiv

11

Kontakty CPU

Používá se k přenosu dat do a z fotoaparátu.

12

Přepínač režimu ostření

Zvolte A pro automatické ostření, M pro manuální ostření.

Pamatujte, že bez ohledu na zvolené nastavení musí být zaostření upraveno ručně, pokud je režim ručního zaostřování zvolen pomocí ovládacích prvků fotoaparátu.

13

Přední krytka objektivu

14

Zadní krytka objektivu

Připojení a odstranění

Připevnění objektivu

  1. Vypněte fotoaparát, sejměte krytku těla a sejměte zadní krytku objektivu.

  2. Umístěte objektiv na tělo fotoaparátu tak, aby montážní značka na objektivu byla zarovnaná s montážní značkou na těle fotoaparátu, a poté otočte objektiv proti směru hodinových ručiček, dokud nezapadne na místo.

Vyjmutí objektivu

  1. Vypněte fotoaparát.

  2. Stiskněte a podržte tlačítko pro uvolnění objektivu a současně otáčejte objektivem ve směru hodinových ručiček.

Před použitím

Čočka je výsuvná a před použitím je nutné ji vysunout. Otáčejte kroužkem zoomu podle obrázku, dokud objektiv nezaklapne do vysunuté polohy. Snímky lze pořizovat pouze tehdy, když značka ohniskové vzdálenosti ukazuje na pozice mezi 24 a 70 na stupnici ohniskové vzdálenosti.

  • Chcete-li zasunout objektiv, otáčejte kroužkem zoomu v opačném směru a zastavte se, když dosáhnete polohy ( I ) na stupnici ohniskové vzdálenosti.

  • Pokud je fotoaparát zapnutý se zasunutým objektivem, zobrazí se varování. Před použitím čočku vysuňte.

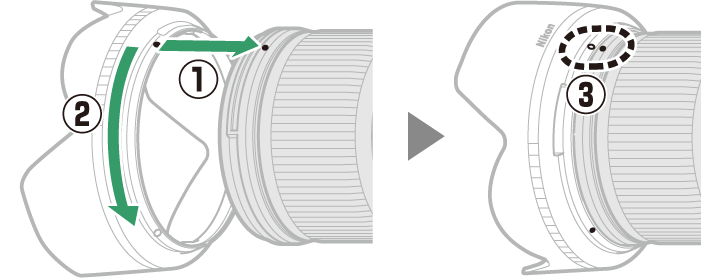

Nasazení a sejmutí clony objektivu

Zarovnejte montážní značku clony objektivu ( I ) se značkou zarovnání clony objektivu ( I ) a poté clonu otáčejte ( w ), dokud nebude značka I zarovnána se značkou zámku clony objektivu ( K ).

Chcete-li kryt sejmout, postupujte podle výše uvedených kroků v opačném pořadí.

Při nasazování nebo odebírání kukly ji držte v blízkosti symbolu I na její základně a nedržte ji příliš pevně. Sluneční clonu lze otočit a nasadit na objektiv, když se nepoužívá.

Když je čočka připojena

Poloha zaostření se může změnit, pokud fotoaparát po zaostření vypnete a znovu zapnete. Před střelbou znovu zaostřete. Pokud jste během čekání, až se objekt objeví, zaostřili na předem vybrané místo, doporučujeme, abyste fotoaparát nevypínali, dokud není snímek pořízen.

Opatření pro použití

  • Nezvedejte ani nedržte objektiv nebo fotoaparát pouze za sluneční clonu.

  • Udržujte kontakty CPU čisté.

  • Dojde-li k poškození pryžového těsnění bajonetu objektivu, okamžitě přestaňte objektiv používat a odneste objektiv do autorizovaného servisního střediska Nikon na opravu.

  • Pokud objektiv nepoužíváte, vyměňte krytky objektivu.

  • Chcete-li chránit vnitřek objektivu, uchovávejte jej mimo přímé sluneční světlo.

  • Udržujte čočku v suchu. Zrezivění vnitřního mechanismu může způsobit neopravitelné poškození.

  • Ponechání čočky na extrémně horkých místech by mohlo poškodit nebo zdeformovat části vyrobené z vyztuženého plastu.

  • Rychlé změny teploty mohou způsobit škodlivou kondenzaci uvnitř i vně objektivu. Před přenesením čočky z teplého do chladného prostředí nebo naopak jej vložte do pouzdra nebo plastového sáčku, abyste zpomalili změnu teploty.

  • Doporučujeme objektiv umístit do pouzdra, aby byl chráněn před poškrábáním při přepravě.

Péče o čočky

  • K čištění skleněných povrchů čočky obvykle postačí odstranění prachu.

  • Šmouhy a otisky prstů lze odstranit z prvků čočky potažených fluorem pomocí měkké, čisté bavlněné látky nebo hadříku na čištění čoček; čistěte od středu směrem ven kruhovým pohybem. Odolné skvrny odstraníte jemným otřením měkkým hadříkem lehce navlhčeným v malém množství destilované vody, etanolu nebo čističe čoček. Případné kapkové stopy, které zbyly po tomto procesu na vodě a oleji odpuzujícím povrchu, lze následně odstranit suchým hadříkem.

  • Při čištění prvků objektivu, které nejsou potaženy fluorem, odstraňte šmouhy a otisky prstů pomocí měkkého, čistého bavlněného hadříku nebo hadříku na čištění objektivu lehce navlhčeného malým množstvím etanolu nebo čisticího prostředku na objektivy. Jemně otírejte od středu směrem ven krouživými pohyby, dávejte pozor, abyste nezanechali šmouhy a nedotkli se čočky prsty.

  • K čištění čočky nikdy nepoužívejte organická rozpouštědla, jako je ředidlo barev nebo benzen.

  • K ochraně předního členu objektivu lze použít filtry neutrální barvy (NC) (dostupné samostatně) a podobně.

  • Nebudete-li objektiv delší dobu používat, uložte jej na chladném a suchém místě, abyste zabránili vzniku plísní a rzi. Neskladujte na přímém slunci nebo s kuličkami proti molům nafty nebo kafru.

Příslušenství

Dodávané příslušenství

  • LC-72B 72 mm nacvakávací přední krytka objektivu

  • Zadní krytka objektivu LF-N1

  • Bajonetová kapuce HB-85

  • Pouzdro na objektiv CL-C1

Použití pouzdra na objektiv
  • Pouzdro má chránit objektiv před poškrábáním, nikoli před pády nebo jinými fyzickými otřesy.

  • Pouzdro není voděodolné.

  • Materiál použitý v pouzdře může při otírání nebo mokru vyblednout, krvácet, smršťovat se nebo změnit barvu.

  • Odstraňte prach měkkým kartáčem.

  • Vodu a skvrny lze z povrchu odstranit měkkým suchým hadříkem. Nepoužívejte alkohol, benzen, ředidlo ani jiné těkavé chemikálie.

  • Neskladujte na místech vystavených přímému slunečnímu záření nebo vysokým teplotám nebo vlhkosti.

  • Nepoužívejte pouzdro k čištění monitoru nebo čoček.

  • Dávejte pozor, aby čočka při přepravě nespadla z pouzdra.

Materiál : Polyester

Kompatibilní příslušenství

72 mm šroubovací filtry

Filtry

Používejte vždy pouze jeden filtr. Před nasazením filtrů nebo otáčením kruhových polarizačních filtrů sejměte sluneční clonu.

Specifikace

Mount

Držák Nikon Z

Ohnisková vzdálenost

24 – 70 mm

Maximální clona

f/4

Konstrukce objektivu

14 členů v 11 skupinách (včetně 1 členu ED čočky, 1 asférického členu ED, 3 asférických členů, členů s vrstvou Nano Crystal Coat a předního členu čočky potaženého fluorem)

Úhel pohledu

  • Formát FX : 84° – 34° 20´

  • Formát DX : 61° – 22° 50´

Stupnice ohniskové vzdálenosti

Odstupňované v milimetrech (24, 28, 35, 50, 70)

Zaostřovací systém

Vnitřní zaostřovací systém

Minimální zaostřovací vzdálenost

0,3 m (0,99 ft) od ohniskové roviny ve všech polohách zoomu

Břity membrány

7 (zaoblený otvor membrány)

Rozsah clony

f/4 – 22

Velikost filtračního nástavce

72 mm (P = 0,75 mm)

Rozměry

Cca. 77,5 mm maximální průměr × 88,5 mm (vzdálenost od montážní příruby objektivu fotoaparátu při zasunutém objektivu)

Hmotnost

Cca. 500 g (1 lb 1,7 oz)

  • Nikon si vyhrazuje právo kdykoli a bez předchozího upozornění změnit vzhled, specifikace a výkon tohoto produktu.
