Manuál k objektivu NIKKOR Z 24–200 mm f/4–6,3 VR

Tato část je zahrnuta jako příručka k objektivu pro zákazníky, kteří si zakoupili sadu objektivů NIKKOR Z 24–200 mm f/4–6,3 VR.

Upozorňujeme, že sady objektivů nemusí být v některých zemích nebo oblastech dostupné.

Použití objektivu

Části objektivu: názvy a funkce

Součásti NIKKOR Z 24–200 mm f/4–6,3 VR jsou uvedeny níže.

1

Sluneční clona objektivu

Sluneční clony blokují rozptýlené světlo, které by jinak způsobovalo odlesky nebo duchy. Slouží také k ochraně objektivu.

2

Značka zámku clony objektivu

Použijte při nasazování sluneční clony objektivu.

3

Značka zarovnání clony objektivu

4

Značka montáže sluneční clony objektivu

5

Zoomovací kroužek

Otočením přiblížíte nebo oddálíte.

6

Stupnice ohniskové vzdálenosti

Určete přibližnou ohniskovou vzdálenost při přibližování nebo oddalování objektivu.

7

Značka ohniskové vzdálenosti

8

Ovládací kroužek

  • Zvolený režim autofokusu : V režimu autofokusu upravte otáčením kroužku nastavení, jako je [ Zaostření (M/A) ] nebo [ Clona ] přiřazené pomocí fotoaparátu. Další informace naleznete v popisu [ Přiřazení uživatelského ovládání ]/[ Vlastní ovládání (fotografování) ] v návodu k fotoaparátu.

  • Vybrán režim ručního ostření : Otočením kroužku zaostřete.

9

Značka montáže objektivu

Použijte při montáži objektivu na fotoaparát.

10

Gumové těsnění na objektiv

—

11

Kontakty CPU

Používá se k přenosu dat do a z fotoaparátu.

12

Spínač zámku zoomu

Chcete-li kroužek zoomu uzamknout, oddalte jej do polohy 24 mm a posuňte přepínač do polohy LOCK . Tím se zabrání vysunutí objektivu vlastní vahou při přenášení fotoaparátu.

13

Krytka objektivu (přední krytka)

—

14

Krytka objektivu (zadní krytka)

—

Připojení a odstranění

Připevnění objektivu

  1. Vypněte fotoaparát, sejměte krytku těla a sejměte zadní krytku objektivu.

  2. Umístěte objektiv na tělo fotoaparátu tak, aby montážní značka na objektivu byla zarovnaná s montážní značkou na těle fotoaparátu, a poté otočte objektiv proti směru hodinových ručiček, dokud nezapadne na místo.

Vyjmutí objektivu

  1. Vypněte fotoaparát.

  2. Stiskněte a podržte tlačítko pro uvolnění objektivu a současně otáčejte objektivem ve směru hodinových ručiček.

Nasazení a sejmutí clony objektivu

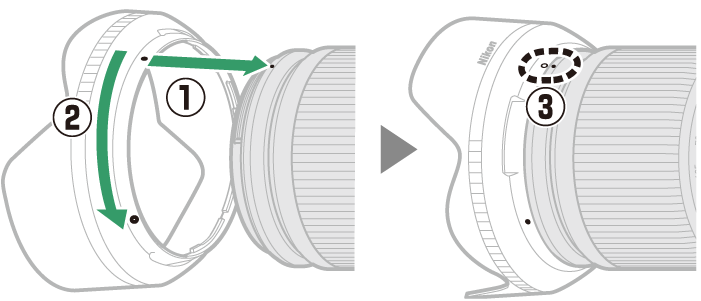

Zarovnejte montážní značku clony objektivu se značkou zarovnání clony objektivu ( q ) a potom clonu otáčejte ( w ), dokud nebude montážní značka zarovnána se značkou zámku clony objektivu ( e ).

Chcete-li kryt sejmout, postupujte podle výše uvedených kroků v opačném pořadí.

Při nasazování nebo odebírání sluneční clony ji držte v blízkosti značky zarovnání clony objektivu ( I ) a nedržte clonu příliš pevně. Sluneční clonu lze otočit a nasadit na objektiv, když se nepoužívá.

Použití objektivu na fotoaparátech s vestavěným bleskem

Stíny budou viditelné na fotografiích, kde je světlo z vestavěného blesku zakryto objektivem nebo sluneční clonou. Před fotografováním sejměte sluneční clonu. Mějte však na paměti, že i když je sluneční clona sejmuta, mohou být při některých ohniskových vzdálenostech a vzdálenostech objektu stále viditelné stíny.

  • Objektiv může vytvářet stíny na fotografiích pořízených pomocí vestavěného blesku, když je nasazen na následující fotoaparát. Ohniskové vzdálenosti a minimální vzdálenosti objektu, při kterých se stíny neobjeví, jsou následující:

Fotoaparát 1

Ohniskové vzdálenosti

Minimální vzdálenost bez stínu 2

Z 50

24 mm

Stíny se vyskytují ve všech vzdálenostech objektu

35 mm

1,5 m (5 stop)

50 mm

1,0 m (3 stopy 4 palce)

70 – 200 mm

Žádné stíny

  1. Nejnovější informace naleznete v příručce k fotoaparátu.

  2. Sejmuta sluneční clona objektivu.

Redukce vibrací (VR)

Integrovanou redukci vibrací objektivu lze aktivovat nebo deaktivovat pomocí ovládacích prvků fotoaparátu; podrobnosti naleznete v návodu k fotoaparátu. Při volbě [ Normální ] pro možnost redukce vibrací na fotoaparátu umožňuje redukce vibrací rychlosti až o 5,0 EV * pomalejší, než by tomu bylo jinak, čímž se rozšiřuje rozsah dostupných rychlostí závěrky.

  • Měřeno podle norem CIPA. Hodnoty pro objektivy, které podporují formát FX , jsou měřeny na bezzrcadlovkách formátu FX , hodnoty pro objektivy DX na bezzrcadlovkách formátu DX . Hodnoty pro objektivy se zoomem jsou měřeny při maximálním zoomu.

Redukce vibrací

  • Vzhledem ke konstrukci systému redukce vibrací může objektiv při zatřesení chrastit. Neznamená to poruchu.

  • Chcete-li omezit rozmazání způsobené chvěním stativu, vyberte [ Normální ] nebo [ Sport ] pro možnost redukce vibrací ve fotoaparátu, když je fotoaparát upevněn na stativu. Pamatujte však, že v závislosti na typu stativu a podmínkách fotografování mohou nastat případy, kdy je preferovanou možností [ Vypnuto ].

  • [ Normální ] nebo [ Sport ] se doporučuje, když je fotoaparát upevněn na monopod.

Když je čočka připojena

Poloha zaostření se může změnit, pokud fotoaparát po zaostření vypnete a znovu zapnete. Pokud jste během čekání, až se objekt objeví, zaostřili na předem vybrané místo, doporučujeme, abyste fotoaparát nevypínali, dokud není snímek pořízen.

Opatření pro použití

  • Nezvedejte ani nedržte objektiv nebo fotoaparát pouze za sluneční clonu.

  • Udržujte kontakty CPU čisté.

  • Dojde-li k poškození pryžového těsnění bajonetu objektivu, okamžitě přestaňte objektiv používat a odneste objektiv do autorizovaného servisního střediska Nikon k opravě.

  • Pokud objektiv nepoužíváte, vyměňte krytky objektivu.

  • Chcete-li chránit vnitřek objektivu, uchovávejte jej mimo přímé sluneční světlo.

  • Nenechávejte objektiv na vlhkých místech nebo na místech, kde může být vystaven vlhkosti. Zrezivění vnitřního mechanismu může způsobit neopravitelné poškození.

  • Nenechávejte objektiv v blízkosti otevřeného ohně nebo na jiných extrémně horkých místech. Extrémní teplo by mohlo poškodit nebo zdeformovat vnější části vyrobené z vyztuženého plastu.

  • Rychlé změny teploty mohou způsobit škodlivou kondenzaci uvnitř i vně objektivu. Před přenesením čočky z teplého do chladného prostředí nebo naopak jej vložte do sáčku nebo plastového pouzdra, abyste zpomalili změnu teploty.

  • Doporučujeme objektiv umístit do pouzdra, aby byl chráněn před poškrábáním při přepravě.

Péče o čočky

  • K čištění skleněných povrchů čočky obvykle postačí odstranění prachu.

  • Přední člen objektivu potažený fluorem lze vyčistit níže popsaným způsobem.

    • Šmouhy, otisky prstů a jiné mastné skvrny lze odstranit měkkým, čistým bavlněným hadříkem nebo hadříkem na čištění čoček; čistěte od středu směrem ven kruhovým pohybem.

    • Odolné skvrny odstraníte jemným otřením měkkým hadříkem lehce navlhčeným v malém množství destilované vody, etanolu nebo čističe čoček.

    • Případné kapkové stopy, které zbyly po tomto procesu na vodě a oleji odpuzujícím povrchu, lze následně odstranit suchým hadříkem.

  • Při čištění zadního členu objektivu, který není potažen fluorem, odstraňte šmouhy, otisky prstů a jiné mastné skvrny pomocí měkkého, čistého bavlněného hadříku nebo hadříku na čištění objektivu lehce navlhčeného malým množstvím etanolu nebo čisticího prostředku na objektivy. Jemně otírejte od středu směrem ven krouživými pohyby, dávejte pozor, abyste nezanechali šmouhy a nedotkli se čočky prsty.

  • K čištění čočky nikdy nepoužívejte organická rozpouštědla, jako je ředidlo barev nebo benzen.

  • K ochraně předního členu objektivu lze použít filtry neutrální barvy (NC) (dostupné samostatně) a podobně.

  • Nebudete-li objektiv delší dobu používat, uložte jej na chladném a suchém místě, abyste zabránili vzniku plísní a rzi. Neskladujte na přímém slunci nebo s kuličkami proti molům nafty nebo kafru.

Příslušenství

Dodávané příslušenství

  • Krytka objektivu LC-67B (přední krytka)

  • Krytka objektivu LF-N1 (zadní krytka)

  • Sluneční clona HB-93

  • Pouzdro na objektiv CL-C1

Použití pouzdra na objektiv

  • Pouzdro má chránit objektiv před poškrábáním, nikoli před pády nebo jinými fyzickými otřesy.

  • Pouzdro není voděodolné.

  • Materiál použitý v pouzdře může vyblednout, krvácet, natahovat se, smršťovat nebo měnit barvu, když se otírá nebo je mokrý.

  • Odstraňte prach měkkým kartáčem.

  • Vodu a skvrny lze z povrchu odstranit měkkým suchým hadříkem. Nepoužívejte alkohol, benzen, ředidlo ani jiné těkavé chemikálie.

  • Neskladujte na místech vystavených přímému slunečnímu záření nebo vysokým teplotám nebo vlhkosti.

  • Nepoužívejte pouzdro k čištění monitoru nebo čoček.

  • Dávejte pozor, aby čočka při přepravě nespadla z pouzdra.

Materiál : Polyester

Kompatibilní příslušenství

67 mm šroubovací filtry

Filtry

  • Používejte vždy pouze jeden filtr.

  • Před nasazením filtrů nebo otáčením kruhových polarizačních filtrů sejměte sluneční clonu.

Specifikace

Mount

Držák Nikon Z

Ohnisková vzdálenost

24 – 200 mm

Maximální clona

f/4 – 6.3

Konstrukce objektivu

19 členů v 15 skupinách (včetně 2 členů ED, 1 asférického členu ED, 2 asférických členů a členů s vrstvou ARNEO a předního členu objektivu potaženého fluorem)

Úhel pohledu

  • Formát FX : 84°–12° 20'

  • Formát DX : 61°–8°

Stupnice ohniskové vzdálenosti

Odstupňované v milimetrech (24, 35, 50, 70, 105, 135, 200)

Zaostřovací systém

Vnitřní zaostřovací systém

Snížení vibrací

Posun objektivu pomocí hlasových olejových motorů (VCM)

Minimální zaostřovací vzdálenost (měřeno od ohniskové roviny)

  • Poloha zoomu 24 mm: 0,5 m (1,64 stopy)

  • Poloha zoomu 35 mm: 0,54 m (1,78 stopy)

  • Poloha zoomu 50 mm: 0,55 m (1,81 stopy)

  • Poloha zoomu 70 mm: 0,58 m (1,91 stopy)

  • Poloha zoomu 105 mm: 0,65 m (2,14 stopy)

  • Poloha zoomu 135 mm: 0,68 m (2,24 stopy)

  • Poloha zoomu 200 mm: 0,7 m (2,30 stopy)

Maximální reprodukční poměr

0,28×

Břity membrány

7 (zaoblený otvor membrány)

Rozsah clony

  • Poloha zoomu 24 mm: f/4 – 22

  • Poloha zoomu 200 mm: f/6,3 – 36

  • Zobrazená minimální clona se může lišit v závislosti na velikosti expozičního přírůstku zvoleného fotoaparátem.

Velikost filtračního nástavce

67 mm (P = 0,75 mm)

Rozměry

Cca. 76,5 mm/3,1 palce maximální průměr × 114 mm/4,5 palce.

(vzdálenost od montážní příruby objektivu fotoaparátu)

Hmotnost

Cca. 570 g (1 lb 4,2 oz)

  • Nikon si vyhrazuje právo kdykoli a bez předchozího upozornění změnit vzhled, specifikace a výkon tohoto produktu.
