Boîtier de l’appareil photo

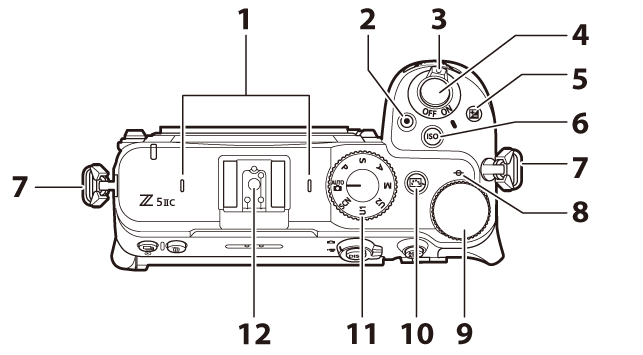

- Microphone stéréo (0Enregistrement de vidéos (mode b))
- Commande d’enregistrement vidéo (0Enregistrement de vidéos (mode b))
- Commutateur marche-arrêt (0Configuration de l’appareil photo)
- Déclencheur (0Prise de vue photographique (mode b))
- Commande de correction d’exposition (E ; 0Correction d’exposition)
Commande de sensibilité (S ; 0Sensibilité)
- Œillet pour courroie (0Fixation de la courroie)
- Repère du plan focal (E ; 0Repère du plan focal et tirage mécanique)
- Molette de commande principale
- Commande Picture Control (h ; 0Commande h (Picture Control))
- Sélecteur de mode (0Choix d’un mode de prise de vue)
- Griffe flash (pour flash optionnel ; 0Utilisation d’un flash installé sur le boîtier, Flashes compatibles)

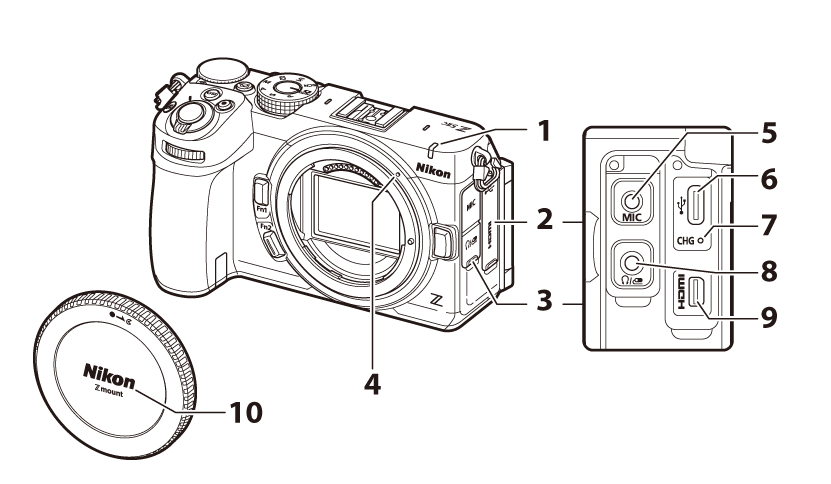

Témoin d’enregistrement (0Témoin d’enregistrement, Luminosité du témoin d'enreg.)
Témoin du retardateur (0Photographie avec le retardateur, Retardateur vidéo)
- Cache des ports USB et HDMI
- Cache des prises microphone et casque/télécommande filaire
- Repère de montage de l’objectif (0Fixation d’un objectif)
- Prise pour microphone externe (0Microphones)
- Port USB (0Ordinateurs : connexion en USB, Alimentation par USB)
- Témoin de charge (0Chargement de l’accumulateur)
- Prise casque/télécommande filaire (0Volume du casque, Fonction de la prise Z (fonction de la prise casque/télécommande filaire))
- Port HDMI (0Connexion à des périphériques HDMI)
- Bouchon de boîtier (0Fixation d’un objectif)

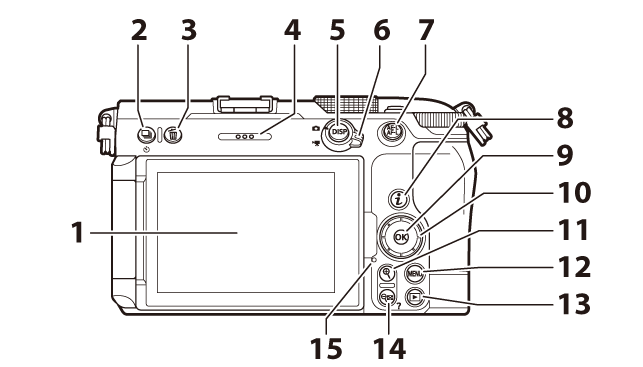

- Moniteur (0Commandes tactiles, Déclencheur tactile)
Commande du mode de déclenchement (c ; 0Mode de déclenchement)
Commande du retardateur (E ; 0Photographie avec le retardateur, Retardateur vidéo)
Commande de suppression (O ; 0Suppression des images, Suppression des images)
- Haut-parleur
- Commande d’affichage (d ; 0Choix d’un écran)
- Sélecteur du mode photo/vidéo (0Prise de vue photographique (mode b), Enregistrement de vidéos (mode b))
Commande AE-L/AF-L (A ; 0Mémorisation de la mise au point, Mémorisation de l’exposition auto. (AE))
Commande de protection (0Protection des images contre l’effacement)
- Commande « i » (i ; 0Commande i (menu i), Menu i de visualisation des photos, Menu i de lecture vidéo)
- Commande OK (J ; 0Utilisation des menus)
- Sélecteur multidirectionnel (0Utilisation des menus)
- Commande loupe-zoom avant (X ; 0Mise au point manuelle, Visualisation par planche d’imagettes, Fonction Loupe)
- Commande MENU (G ; 0Commande MENU)
- Commande de visualisation (K ; 0Visualisation, Affichage des images)
Commande loupe-zoom arrière/imagettes (W ; 0Visualisation par planche d’imagettes, Utilisation de la fonction Loupe)
Commande d’aide (Q ; 0Icône d (aide))
- Voyant d’accès de la carte mémoire (0Voyant d’accès de la carte mémoire, Voyant d’accès de la carte mémoire)

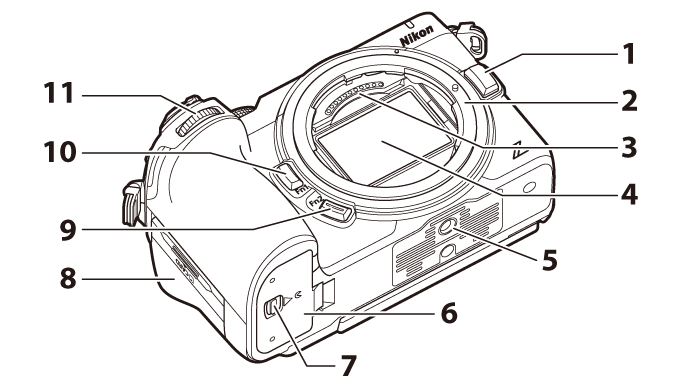

- Commande de déverrouillage de l’objectif (0Retrait des objectifs)
- Monture d’objectif (0Fixation d’un objectif, Repère du plan focal et tirage mécanique)
- Contacts du microprocesseur
- Capteur d’image (0Nettoyage manuel du capteur d’image)
- Filetage pour fixation sur trépied
- Volet du logement pour accumulateur
- Loquet du volet du logement pour accumulateur
- Volet du logement pour carte mémoire (0Insertion des cartes mémoire)
- Commande Fn2 (k ; 0Commandes Fn1 et Fn2)
- Commande Fn1 (j ; 0Commandes Fn1 et Fn2)
- Molette de commande secondaire
Ne touchez pas le capteur d’image
Vous ne devez, en aucun cas, exercer de pression sur le capteur d’image, le taper avec des outils d’entretien ni le soumettre aux jets d’air puissants d’une soufflette. Vous risquez sinon de le rayer ou de l’endommager. Pour obtenir des informations sur le nettoyage du capteur d’image, reportez-vous à « Nettoyage manuel du capteur d’image » (0Nettoyage manuel du capteur d’image).
