Části fotoaparátu

Tělo fotoaparátu
Ovládací panel
Obrazovka
Hledáček

Tělo fotoaparátu

1	Volič režimů ( volič režimů , volič režimů )
2	Uvolnění zámku voliče režimů ( volič režimů , volič režimů )
3	Stereo mikrofon ( Natáčení filmů (režim b ) )
4	Tlačítko záznamu videa ( Natáčení filmů ( režim b ) )
5	Vypínač ( Vyberte jazyk a nastavte hodiny , fotografování (režim b ) )
6	Tlačítko spouště ( Fotografování ( režim b ) )
7	Tlačítko E ( tlačítko E (kompenzace expozice) , tlačítko E (kompenzace expozice) )

8	Tlačítko S ( tlačítko S , tlačítko S )
9	Očko pro popruh fotoaparátu ( připevnění popruhu )
10	E (značka ohniskové roviny; značka ohniskové roviny a vzdálenost zadní příruby )
11	Hlavní příkazový volič ( The Command Dials )
12	Reproduktor ( operace přehrávání filmů )
13	Ovládací panel ( Ovládací panel , Ovládací panel )
14	Sáňky pro příslušenství (pro volitelný blesk; použití blesku ve fotoaparátu , kompatibilních blesků )

1	Obrazový snímač ( čištění obrazového snímače )
2	Tlačítko M ( tlačítko M (režim monitoru) , omezení výběru režimu monitoru )
3	Pomocné světlo AF ( Pomocné světlo AF , a11: Vestavěné pomocné světlo AF ) Lampa pro redukci červených očí ( režim blesku , režimy blesku ) Kontrolka samospouště ( Samospoušť )
4	Kryt konektoru příslušenství a konektorů USB a HDMI
5	Kryt konektorů pro sluchátka a mikrofon
6	Značka pro montáž objektivu ( Připojení objektivu )
7	Konektor pro sluchátka ( hlasitost sluchátek )

8	Kontrolka nabíjení ( Nabíjecí AC adaptéry )
9	USB konektor ( USB Power Delivery , připojení k počítačům přes USB )
10	HDMI konektor ( připojení k zařízením HDMI )
11	Terminál příslušenství
12	Konektor pro externí mikrofon ( Mikrofony )
13	Krytka těla ( připevnění objektivu )

1	Ovládání dioptrické korekce ( The Diopter Adjustment Control )
2	Tlačítko DISP ( tlačítko DISP )
3	Volič fotografií/filmů ( Fotografování ( režim b ) , Natáčení filmů ( režim b ) )
4	tlačítko AF-ON ( Tlačítko AF-ON )
5	Dílčí selektor ( Dílčí selektor , Dílčí selektor )
6	tlačítko i ( tlačítko i (nabídka i ) , nabídka i )
7	Krytka slotu pro paměťovou kartu ( Vkládání paměťových karet )
8	Kontrolka přístupu k paměťové kartě ( kontrolka přístupu k paměťové kartě , kontrolka přístupu k paměťové kartě )
9	Tlačítko J ( Používání nabídek )
10	Multifunkční volič ( pomocí nabídek )

11	Tlačítko G ( tlačítko G , Průvodce nabídkou )
12	Tlačítko c ( E ) ( Tlačítko c / E (Režim uvolnění/Samospoušť) , Samospoušť )
13	Tlačítko W ( Q ) ( tlačítka X a W ( Q ) , ikona d (nápověda) , přehrávání náhledů , použití zoomu při přehrávání )
14	Tlačítko X ( tlačítka X a W ( Q ) , manuální ostření , přehrávání náhledů , zoom při přehrávání )
15	Monitor ( dotykové ovládání , dotyková závěrka )
16	Tlačítko O ( mazání nechtěných snímků , mazání snímků )
17	Tlačítko K ( přehrávání , prohlížení snímků )
18	Gumová očnice ( příslušenství k okuláru hledáčku )
19	Hledáček ( Hledáček )
20	Oční senzor ( Hledáček )

1	Držák objektivu ( připojení objektivu , značka ohniskové roviny a vzdálenost zadní příruby )
2	Tlačítko uvolnění objektivu ( odpojení objektivu )
3	Kontakty CPU
4	Zásuvka pro stativ
5	Kryt napájecího konektoru ( Připojení napájecího konektoru a AC adaptéru )

6	Kryt prostoru pro baterii
7	Západka krytu prostoru pro baterii
8	Tlačítko Fn2 ( tlačítka Fn1 a Fn2 , Focus )
9	Tlačítko Fn1 ( tlačítka Fn1 a Fn2 , vyvážení bílé )
10	Dílčí příkazový volič ( The Command Dials )

Nedotýkejte se obrazového snímače

Za žádných okolností nevyvíjejte tlak na obrazový snímač, nešťouchejte do něj čisticími nástroji ani jej nevystavujte silným proudům vzduchu z ofukovače. Tyto akce by mohly poškrábat nebo jinak poškodit snímač. Informace o čištění obrazového snímače naleznete v části „Čištění obrazového snímače“ ( Čištění obrazového snímače ).

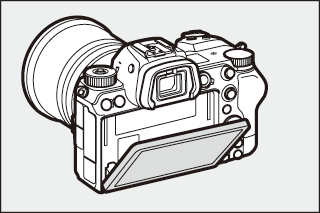

Poznámky na monitoru

Úhel monitoru lze nastavit.

Sériové číslo produktu

Sériové číslo tohoto produktu lze zjistit otevřením monitoru.

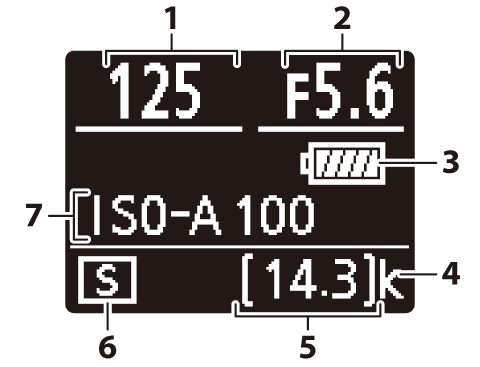

Ovládací panel

Ovládací panel se rozsvítí, když je fotoaparát zapnutý. Ve výchozím nastavení se zobrazují následující indikátory. Úplný seznam indikátorů, které se zobrazují na ovládacím panelu, naleznete v části „Zobrazení a ovládací panel fotoaparátu“ ( Displej a ovládací panel fotoaparátu ) v části „Technické poznámky“.

1	Rychlost závěrky ( S (automatická priorita závěrky) , M (manuální) )
2	Clona ( A (automatická automatika s prioritou clony) , M (manuální) )
3	Indikátor baterie ( úroveň baterie )
4	„k“ (objeví se, když zbývá paměť pro více než 1000 expozic; Počet zbývajících expozic )

5	Počet zbývajících expozic ( Počet zbývajících expozic , Kapacita paměťové karty )
6	Režim spouštění ( Tlačítko c / E (Režim spouštění/Samospoušť) )
7	Citlivost ISO ( tlačítko S )

Obrazovka

Ve výchozím nastavení se na monitoru zobrazují následující indikátory. Úplný seznam indikátorů naleznete v části „Zobrazení a ovládací panel fotoaparátu“ ( Displej a ovládací panel fotoaparátu ) v části „Technické poznámky“.

Režim fotografie

1	Závorky oblasti AF ( Výběr režimu oblasti AF )
2	Režim fotografování ( volič režimů )
3	Bod ostření ( režim AF-Area Mode )
4	Režim spouštění ( Tlačítko c / E (Režim spouštění/Samospoušť) )
5	Režim ostření ( režim ostření )
6	Režim AF oblasti ( AF-Area Mode )

7	Active D-Lighting ( Active D-Lighting )
8	Picture Control ( Nastavit Picture Control , Nastavit Picture Control )
9	Vyvážení bílé ( vyvážení bílé , vyvážení bílé , vyvážení bílé )
10	Oblast obrázku ( Vyberte oblast obrázku )
11	Velikost obrázku ( Velikost obrázku )
12	Kvalita obrazu ( Image Quality )

1	ikona i ( nabídka i )
2	Indikátor expozice Expozice ( indikátory expozice ) Kompenzace expozice ( tlačítko E (Kompenzace expozice) )
3	„k“ (objeví se, když zbývá paměť pro více než 1000 expozic; Počet zbývajících expozic )
4	Počet zbývajících expozic ( Počet zbývajících expozic , Kapacita paměťové karty )
5	Citlivost ISO ( tlačítko S )
6	Indikátor citlivosti ISO ( tlačítko S ) Automatický indikátor citlivosti ISO ( Automatické ovládání citlivosti ISO )
7	Clona ( A (automatická automatika s prioritou clony) , M (manuální) )
8	Rychlost závěrky ( S (automatická priorita závěrky) , M (manuální) )

9	AF se sledováním objektu ( AF se sledováním objektu )
10	Měření ( Měření )
11	Indikátor baterie ( úroveň baterie )
12	Typ závěrky ( d5: Typ závěrky )
13	Indikátor „Hodiny nejsou nastaveny“ ( Ikona t )
14	Indikátor redukce vibrací ( Redukce vibrací )
15	Fotografování dotykem ( Dotyková závěrka )

Filmový režim

1	Indikátor nahrávání ( Natáčení filmů ( režim b ) ) Indikátor „žádný film“ ( ikona 0 )
2	Destinace ( Destination )
3	Velikost snímku a rychlost/kvalita snímku ( Velikost snímku a frekvence/kvalita snímku )
4	Oblast obrázku ( Vyberte oblast obrázku )
5	Zbývající čas ( Snímání filmů (režim b ) )

6	Režim spouštění (fotografie; filmy )
7	Úroveň zvuku ( citlivost mikrofonu )
8	Citlivost mikrofonu ( Microphone Sensitivity )
9	Frekvenční odezva ( Frekvenční odezva )

Hledáček

Ve výchozím nastavení se v hledáčku zobrazují následující indikátory. Úplný seznam indikátorů naleznete v části „Zobrazení a ovládací panel fotoaparátu“ ( Displej a ovládací panel fotoaparátu ) v části „Technické poznámky“.

Režim fotografie

1	Indikátor baterie ( úroveň baterie )
2	Indikátor „Hodiny nejsou nastaveny“ ( Ikona t )
3	Indikátor redukce vibrací ( Redukce vibrací )
4	Režim spouštění ( Tlačítko c / E (Režim spouštění/Samospoušť) )
5	Režim ostření ( režim ostření )
6	Režim AF oblasti ( AF-Area Mode )

7	Active D-Lighting ( Active D-Lighting )
8	Picture Control ( Nastavit Picture Control , Nastavit Picture Control )
9	Vyvážení bílé ( vyvážení bílé , vyvážení bílé , vyvážení bílé )
10	Kvalita obrazu ( Image Quality )
11	Velikost obrázku ( Velikost obrázku )
12	Oblast obrázku ( Vyberte oblast obrázku )

1	„k“ (objeví se, když zbývá paměť pro více než 1000 expozic; Počet zbývajících expozic )
2	Počet zbývajících expozic ( Počet zbývajících expozic , Kapacita paměťové karty )
3	Citlivost ISO ( tlačítko S )
4	Indikátor citlivosti ISO ( tlačítko S ) Automatický indikátor citlivosti ISO ( Automatické ovládání citlivosti ISO )
5	Indikátor expozice Expozice ( indikátory expozice ) Kompenzace expozice ( tlačítko E (Kompenzace expozice) )
6	Clona ( A (automatická automatika s prioritou clony) , M (manuální) )
7	Rychlost závěrky ( S (automatická priorita závěrky) , M (manuální) )

8	Typ závěrky ( d5: Typ závěrky )
9	Režim fotografování ( volič režimů )
10	Měření ( Měření )
11	AF se sledováním objektu ( AF se sledováním objektu )
12	Bod ostření ( režim AF-Area Mode )
13	Závorky oblasti AF ( Výběr režimu oblasti AF )

Filmový režim

1	Indikátor nahrávání ( Natáčení filmů ( režim b ) ) Indikátor „žádný film“ ( ikona 0 )
2	Velikost snímku a rychlost/kvalita snímku ( Velikost snímku a frekvence/kvalita snímku )
3	Oblast obrázku ( Vyberte oblast obrázku )
4	Destinace ( Destination )
5	Režim spouštění (fotografie; filmy )

6	Zbývající čas ( Snímání filmů (režim b ) )
7	Frekvenční odezva ( Frekvenční odezva )
8	Citlivost mikrofonu ( Microphone Sensitivity )
9	Úroveň zvuku ( citlivost mikrofonu )
