Připojení k zařízením HDMI

Fotoaparát lze připojit k televizorům, rekordérům a dalším zařízením vybaveným konektory HDMI . Použijte volitelný kabel HDMI ( kabely HDMI ) nebo kabel HDMI typu C od jiného výrobce. Tyto položky je nutné zakoupit samostatně. Před připojením nebo odpojením kabelu HDMI vždy vypněte fotoaparát.

1

HDMI konektor pro připojení ke kameře
2

HDMI konektor pro připojení k externímu zařízení *

  • Vyberte kabel s konektorem, který odpovídá konektoru na zařízení HDMI .

televizory

  • Po naladění televizoru na vstupní kanál HDMI zapněte fotoaparát a stisknutím tlačítka K zobrazte snímky na televizní obrazovce.

  • Hlasitost přehrávání zvuku lze upravit pomocí ovládacích prvků na televizoru. Ovládací prvky fotoaparátu nelze použít.

  • Pokud je fotoaparát spárován s chytrým zařízením s aplikací SnapBridge , lze toto zařízení použít k dálkovému ovládání přehrávání, když je fotoaparát připojen k televizoru. Podrobnosti najdete v online nápovědě aplikace SnapBridge .

Záznamníky

Kamera dokáže nahrávat video přímo do připojených HDMI rekordérů. Pomocí položky [ HDMI ] v nabídce nastavení upravte nastavení pro výstup HDMI . Některé rekordéry spustí a zastaví nahrávání v reakci na ovládací prvky kamery.

Výstupní rozlišení

Vyberte formát pro výstup obrázků do zařízení HDMI . Pokud je vybrána možnost [ Auto ], fotoaparát automaticky vybere vhodný formát.

Pokročilý

Upravte nastavení pro připojení k zařízení HDMI .

Volba

Popis

[ Výstupní rozsah ]

Rozsah vstupního video signálu RGB se liší podle zařízení HDMI . Ve většině situací se doporučuje [ Auto ], které odpovídá výstupnímu rozsahu zařízení HDMI . Pokud fotoaparát není schopen určit správný rozsah výstupního video signálu RGB pro zařízení HDMI , můžete si vybrat z následujících možností:

  • [ Omezený rozsah ]: Pro zařízení s rozsahem vstupního video signálu RGB 16 až 235. Tuto možnost vyberte, pokud zaznamenáte ztrátu detailů ve stínech.

  • [ Plný rozsah ]: Pro zařízení s rozsahem vstupního video signálu RGB 0 až 255. Tuto možnost vyberte, pokud si všimnete, že jsou stíny „vybledlé“ nebo příliš světlé.

[ Ovládání externího nahrávání ]

Volba [ Zapnuto ] umožňuje použití ovládacích prvků fotoaparátu ke spuštění a zastavení nahrávání, když je kamera připojena přes HDMI k rekordéru třetí strany, který podporuje Atomos Open Protocol.

  • Externí ovládání nahrávání je dostupné u monitorových rekordérů Atomos SHOGUN , NINJA a SUMO . Další informace o funkcích a provozu zařízení získáte od výrobce nebo v dokumentaci dodané s rekordérem.

  • Displej fotoaparátu se automaticky vypne, když uplyne čas vybraný pro Uživatelské nastavení c3 [ Power off delay ] > [ Standby timer ] a ukončí výstup HDMI . Při nahrávání videoklipů na externí zařízení vyberte [ Časovač pohotovostního režimu ] a vyberte [ Bez omezení ] nebo dobu delší, než je předpokládaná doba nahrávání.

  • Když je vybráno [ Zapnuto ], na monitoru fotoaparátu se zobrazí ikona: A se zobrazuje během filmování, B během nahrávání videoklipů. Během nahrávání zkontrolujte diktafon a displej diktafonu, abyste se ujistili, že se záznam ukládá do zařízení.

  • Pamatujte, že výběr [ Zapnuto ] může narušit výstup stopáže do zařízení.

[ Hloubka výstupních dat ]

Vyberte bitovou hloubku pro výstup HDMI .

[ Možnosti výstupu N-Log/HDR (HLG) ]

Zachovejte detaily ve světlech a stínech a vyhněte se přesyceným barvám při nahrávání filmů. [ N-Log ] je určen pro záběry, které budou během postprodukce barevně odstupňovány. [ HDR (HLG) ] se používá k záznamu záběrů ve formátu HLG pro takové aplikace, jako je vysílání HDR.

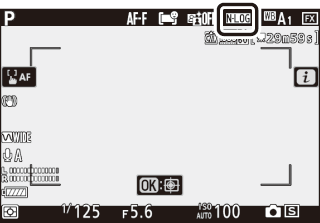

  • Vybrané možnosti se zobrazí na displeji fotografování.

  • Záznam bude nahrán přímo na externí zařízení. Nelze jej uložit na paměťovou kartu fotoaparátu.

  • Tato možnost je dostupná pouze v případě, že je vybrána možnost [ 10 bit ] pro [ Hloubka výstupních dat ].

  • Minimální hodnoty dostupné pro položky [ Nastavení citlivosti ISO ] > [ Maximální citlivost ] a [ Citlivost ISO (režim M) ] v nabídce snímání filmu jsou ISO 1600 a ISO 800; maximum pro oba je ISO 25600 (Z 7II) nebo 51200 (Z 6II).

[ Zobrazit asistenci ]

Zvolte [ Zapnuto ] pro živý náhled videozáznamu nahraného s [ N-Log ] nebo [ HDR (HLG) ] vybraným pro [ Možnosti výstupu N-Log/HDR (HLG) ], ale mějte na paměti, že barvy v náhledu jsou zjednodušené. pro zvýšený kontrast. To nemá žádný vliv na skutečně nahraný záznam.
Žádný HDMI výstup

Výstup HDMI není k dispozici, když:

  • 1920 × 1080 120p, 1920 × 1080 100p nebo 1920 × 1080 zpomalený záběr je vybrán pro velikost snímku/snímkovou frekvenci, popř.

  • fotoaparát je v režimu filmu a je připojen k počítači se systémem Camera Control Pro 2

[10 bit] Vybráno pro [Hloubka výstupních dat]

  • Signál HDMI bude vystupovat v bitové hloubce 10 bitů pouze do rekordérů HDMI , které tuto možnost podporují.

  • Bez ohledu na volbu zvolenou pro režim monitoru se zobrazení přepne na monitor fotoaparátu a hledáček se vypne.

  • Když je pro velikost snímku filmu vybráno 3840 × 2160:

    • videosekvence se nebudou nahrávat na paměťové karty vložené do fotoaparátu a

    • úhel záběru při fotografování ve formátu DX se Z 7II se zmenší na cca 90 %. Úhel záběru pro Z 6II je snížen na přibližně 90 % bez ohledu na formát.

  • Indikátory na monitoru fotoaparátu se zobrazí v nízkém rozlišení.

  • Po úplném stisknutí tlačítka spouště nebudou zaznamenány žádné fotografie.

  • Elektronická redukce vibrací je deaktivována.

  • Nastavení velikosti/snímkové frekvence 3840 × 2160; 60p nebo 3840 × 2160; 50p není k dispozici pro výstup záběrů přes HDMI . Pokud 3840 × 2160; 60p nebo 3840 × 2160; Před zahájením záznamu bylo zvoleno 50p, záznam bude na výstupu v rozlišení 3840 × 2160; 30p nebo 3840 × 2160; 25p, resp.

3840 × 2160; 60p/50p

Výstup záznamu na externí rekordéry s rozlišením 3840 × 2160; 60p nebo 3840 × 2160; 50p vybrané pro velikost snímku/snímkovou frekvenci není na výstupu při snímkové frekvenci 60 nebo 50 snímků za sekundu. Fotoaparát automaticky vybere [ 1080p (progresivní) ] pro [ HDMI ] > [ Výstupní rozlišení ] v nabídce nastavení, i když uživatel naposledy zvolil možnost [ 2160p (progresivní) ].

Výstup HLG

Optimální reprodukce barev lze dosáhnout pouze tehdy, pokud vaše úložné zařízení, počítač, monitor, operační systém, software a další zařízení podporují HDR (HLG). Pokud je z připojeného zařízení přijat signál indikující, že podporuje HDR (HLG), kamera odpoví identifikátorem „gamma: HLG“.

Zvětšení

  • Přiblížení na displeji v režimu videa automaticky způsobí, že fotoaparát vybere [ 1080p (progresivní) ] pro [ HDMI ] > [ Výstupní rozlišení ] v nabídce nastavení, i když uživatel naposledy zvolil možnost [ 2160p (progresivní) ] .

  • Zoom zobrazení nebude k dispozici během nahrávání videa, pokud jsou splněny všechny následující podmínky:

    • Výstup HDMI je povolen s volbou [ 10 bit ] pro [ Hloubka výstupních dat ],

    • 3840 × 2160 je vybráno pro velikost snímku nebo [ N-Log ] nebo [ HDR (HLG) ] vybrané pro [ možnosti výstupu N-Log/HDR (HLG) ] a

    • záznam se nahrává na externí rekordér.
