Questa sezione è inclusa come manuale dell'obiettivo per gli acquirenti del kit dell'obiettivo NIKKOR Z 24–70 mm f / 4 S.

Si noti che i kit di lenti potrebbero non essere disponibili in alcuni paesi o regioni.

Utilizzando l'obiettivo

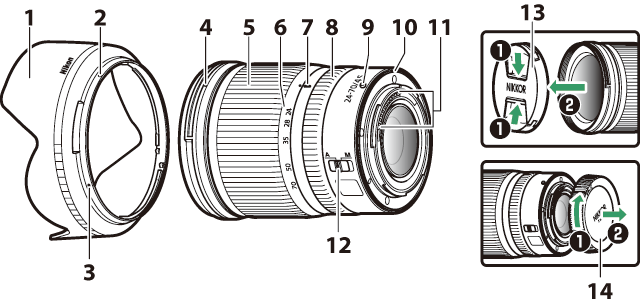

Parti dell'obiettivo: nomi e funzioni

Le parti di NIKKOR Z 24–70mm f / 4 S sono elencate di seguito.

1

Paraluce

I paraluce bloccano la luce diffusa che altrimenti causerebbe bagliori o immagini fantasma. Servono anche a proteggere l'obiettivo.

2

Contrassegno di blocco del paraluce

Utilizzare quando si monta il paraluce.

3

Segno di allineamento del paraluce

4

Contrassegno di montaggio del paraluce

5

Anello dello zoom

Ruota per ingrandire o ridurre. Assicurati di estendere l'obiettivo prima dell'uso.

6

Scala della lunghezza focale

Determina la lunghezza focale approssimativa quando ingrandisci o riduci l'obiettivo.

7

Contrassegno della lunghezza focale

8

Anello di controllo

  • Modalità autofocus selezionata : in modalità autofocus, è possibile ruotare questo anello personalizzabile per eseguire una funzione selezionata con la fotocamera.

  • Modalità di messa a fuoco manuale selezionata : ruotare per mettere a fuoco.

9

Segno di montaggio dell'obiettivo

Utilizzare quando si monta l'obiettivo sulla fotocamera.

10

Guarnizione in gomma per montaggio obiettivo

-

11

Contatti della CPU

Utilizzato per trasferire dati da e verso la fotocamera.

12

Interruttore modalità messa a fuoco

Scegli A per l'autofocus, M per la messa a fuoco manuale.

Si noti che, indipendentemente dall'impostazione scelta, la messa a fuoco deve essere regolata manualmente quando viene selezionata la modalità di messa a fuoco manuale utilizzando i controlli della fotocamera.

13

Copriobiettivo anteriore

-

14

Copriobiettivo posteriore

-

Attaccamento e rimozione

Applicazione dell'obiettivo

  1. Spegnere la fotocamera, rimuovere il tappo del corpo e staccare il copriobiettivo posteriore.

  2. Posizionare l'obiettivo sul corpo della fotocamera, mantenendo il segno di montaggio sull'obiettivo allineato con il segno di montaggio sul corpo della fotocamera, quindi ruotare l'obiettivo in senso antiorario finché non scatta in posizione.

Rimozione della lente

  1. Spegni la fotocamera.

  2. Tenere premuto il pulsante di rilascio dell'obiettivo mentre si ruota l'obiettivo in senso orario.

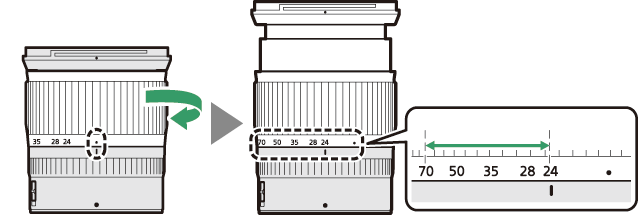

Prima dell'uso

L'obiettivo è retrattile e deve essere esteso prima dell'uso. Ruotare l'anello dello zoom come mostrato finché l'obiettivo non scatta in posizione estesa. Le foto possono essere scattate solo quando il contrassegno della lunghezza focale punta a posizioni comprese tra 24 e 70 sulla scala della lunghezza focale.

  • Per ritrarre l'obiettivo, ruotare l'anello dello zoom nella direzione opposta, fermandosi quando si raggiunge la posizione ( I ) sulla scala della lunghezza focale.

  • Se la fotocamera viene accesa con l'obiettivo retratto, verrà visualizzato un avviso. Estendere l'obiettivo prima dell'uso.

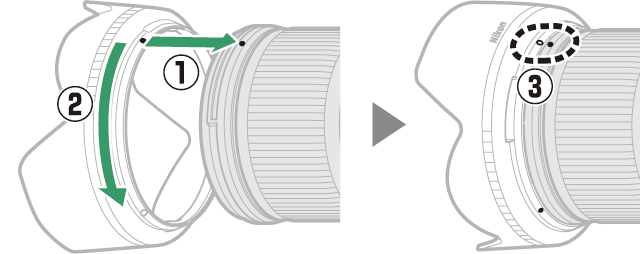

Collegamento e rimozione del paraluce

Allineare il segno di montaggio del paraluce ( I ) con il segno di allineamento del paraluce ( I ), quindi ruotare il paraluce ( w ) finché il I è allineato con il segno di blocco del paraluce ( K ).

Per rimuovere il cofano, invertire i passaggi precedenti.

Quando si attacca o si rimuove il cappuccio, tenerlo vicino al I sulla sua base ed evitare di afferrarlo troppo strettamente. Il paraluce può essere invertito e montato sull'obiettivo quando non viene utilizzato.

Quando l'obiettivo è fissato

La posizione di messa a fuoco può cambiare se si spegne e si riaccende la fotocamera dopo la messa a fuoco. Rimettere a fuoco prima di scattare. Se hai messo a fuoco una posizione preselezionata mentre aspetti che il soggetto appaia, ti consigliamo di non spegnere la fotocamera fino a quando non viene scattata la foto.

Precauzioni per l'uso

  • Non sollevare o tenere l'obiettivo o la fotocamera utilizzando solo il paraluce.

  • Tenere puliti i contatti della CPU.

  • Se la guarnizione in gomma dell'attacco dell'obiettivo dovesse essere danneggiata, interrompere immediatamente l'uso e portare l'obiettivo presso un centro di assistenza autorizzato Nikon per la riparazione.

  • Sostituire i copriobiettivi quando l'obiettivo non è in uso.

  • Per proteggere l'interno dell'obiettivo, conservarlo lontano dalla luce solare diretta.

  • Mantieni la lente asciutta. L'arrugginimento del meccanismo interno può causare danni irreparabili.

  • Lasciare l'obiettivo in luoghi estremamente caldi potrebbe danneggiare o deformare le parti in plastica rinforzata.

  • I rapidi cambiamenti di temperatura possono causare condensa dannosa all'interno e all'esterno dell'obiettivo. Prima di portare l'obiettivo da un ambiente caldo a uno freddo o viceversa, riporlo nella sua custodia o in un sacchetto di plastica per rallentare il cambio di temperatura.

  • Si consiglia di riporre l'obiettivo nella sua custodia per proteggerlo dai graffi durante il trasporto.

Cura delle lenti

  • La rimozione della polvere è normalmente sufficiente per pulire le superfici di vetro dell'obiettivo.

  • Macchie e impronte possono essere rimosse dagli elementi delle lenti rivestite di fluoro utilizzando un panno di cotone morbido e pulito o un panno per la pulizia delle lenti; pulire dal centro verso l'esterno con un movimento circolare. Per rimuovere le macchie ostinate, pulire delicatamente utilizzando un panno morbido leggermente inumidito con una piccola quantità di acqua distillata, etanolo o detergente per lenti. Eventuali segni a goccia lasciati da questo processo sulla superficie idrorepellente e oleorepellente possono essere successivamente rimossi con un panno asciutto.

  • Quando si puliscono gli elementi dell'obiettivo che non sono rivestiti di fluoro, rimuovere macchie e impronte utilizzando un panno di cotone morbido e pulito o un panno per la pulizia delle lenti leggermente inumidito con una piccola quantità di etanolo o detergente per lenti. Strofinare delicatamente dal centro verso l'esterno con un movimento circolare, facendo attenzione a non lasciare macchie o toccare la lente con le dita.

  • Non utilizzare mai solventi organici come diluenti per vernici o benzene per pulire l'obiettivo.

  • È possibile utilizzare filtri Neutral Color (NC) (disponibili separatamente) e simili per proteggere l'elemento anteriore dell'obiettivo.

  • Se l'obiettivo non verrà utilizzato per un lungo periodo, conservarlo in un luogo fresco e asciutto per evitare muffe e ruggine. Non conservare alla luce diretta del sole o con nafta o palline di canfora.

Accessori

Accessori in dotazione

  • Copriobiettivo anteriore a scatto da 72 mm LC-72B

  • Copriobiettivo posteriore LF-N1

  • Paraluce a baionetta HB-85

  • Custodia per obiettivo CL-C1

Utilizzo della custodia per obiettivo
  • La custodia ha lo scopo di proteggere l'obiettivo da graffi, non da cadute o altri urti fisici.

  • La custodia non è resistente all'acqua.

  • Il materiale utilizzato nella custodia può sbiadire, sanguinare, restringersi o cambiare colore se strofinato o bagnato.

  • Rimuovere la polvere con una spazzola morbida.

  • Acqua e macchie possono essere rimosse dalla superficie con un panno morbido e asciutto. Non utilizzare alcol, benzene, diluenti o altri prodotti chimici volatili.

  • Non conservare in luoghi esposti alla luce solare diretta o ad alte temperature o umidità.

  • Non utilizzare la custodia per pulire il monitor o gli elementi dell'obiettivo.

  • Fare attenzione che l'obiettivo non cada dalla custodia durante il trasporto.

Materiale : poliestere

Accessori compatibili

Filtri a vite da 72 mm

Filtri

Usa un solo filtro alla volta. Rimuovere il paraluce prima di applicare i filtri o ruotare i filtri polarizzatori circolari.

Specifiche

Montare

Attacco Nikon Z.

Lunghezza focale

24-70 mm

Apertura massima

f / 4

Costruzione dell'obiettivo

14 elementi in 11 gruppi (inclusi 1 elemento lente ED, 1 elemento ED asferico, 3 elementi asferici, elementi con rivestimento Nano Crystal Coat e un elemento lente anteriore rivestito di fluoro)

Punto di vista

  • Formato FX: 84 ° - 34 ° 20 '

  • Formato DX: 61 ° - 22 ° 50´

Scala della lunghezza focale

Graduato in millimetri (24, 28, 35, 50, 70)

Sistema di messa a fuoco

Sistema di messa a fuoco interna

Distanza minima di messa a fuoco

0,3 m (0,99 piedi) dal piano focale in tutte le posizioni dello zoom

Lame del diaframma

7 (apertura del diaframma arrotondata)

Gamma di apertura

f / 4-22

Dimensioni attacco filtro

72 mm (P = 0,75 mm)

Dimensioni

Circa. Diametro massimo di 77,5 mm × 88,5 mm (distanza dalla flangia di innesto dell'obiettivo della fotocamera quando l'obiettivo è retratto)

Peso

Circa. 500 g (1 libbra 1,7 once)

  • Nikon si riserva il diritto di modificare l'aspetto, le specifiche e le prestazioni di questo prodotto in qualsiasi momento e senza preavviso.
