Boîtier de l’appareil photo
- Haut-parleur
- Repère du plan focal (E ; 0 Repère du plan focal et tirage mécanique)
- Microphone stéréo (0 Enregistrement de vidéos)
- Commande d’enregistrement vidéo (0 Enregistrement de vidéos)
- Commutateur marche-arrêt (0 Configuration de l’appareil photo)
- Déclencheur (0 Prise de vue photographique)
- Commande de correction d’exposition (E ; 0 Correction d’exposition)
Commande de sensibilité (S ; 0 Sensibilité (ISO))
- Œillet pour courroie d’appareil photo (0 Fixation de la courroie)
- Molette de commande principale
- Commande Picture Control (h; 0 Commande h (Picture Control))
- Sélecteur de mode (0 Choix d’un mode de prise de vue)
- Griffe flash (pour flash optionnel ; 0 Utilisation d’un flash installé sur le boîtier, Flashes compatibles)
- Commande du mode moniteur (M ; 0 Commande du mode moniteur et détecteur oculaire, Limiter choix modes du moniteur)

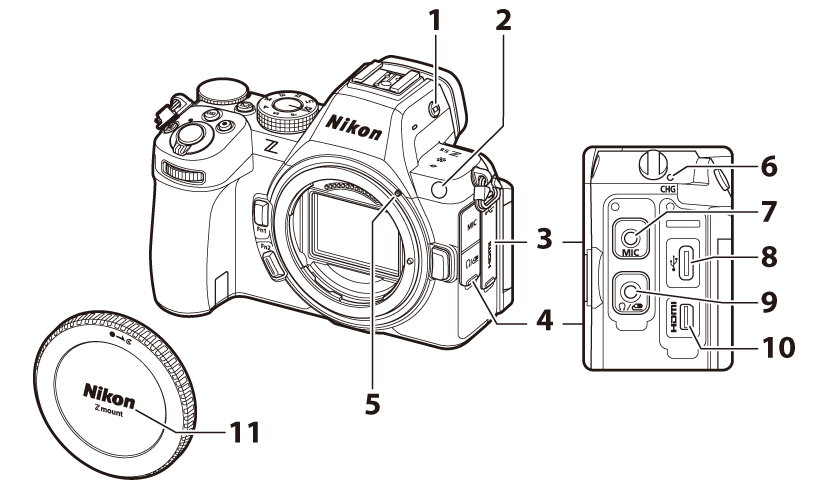

Illuminateur d’assistance AF (0 Illuminateur d’assistance AF, a11 : Illuminateur d’assistance AF)
Témoin d’atténuation des yeux rouges (0 Modes de flash)
Témoin du retardateur (0 Utilisation du retardateur (E))
- Cache des ports USB et HDMI
- Cache des prises microphone et casque/télécommande filaire
- Repère de montage de l’objectif (0 Fixation d’un objectif)
- Témoin de charge (0 Chargement de l’accumulateur)
- Prise pour microphone externe (0 Microphones)
- Port USB (0 Ordinateurs : connexion en USB, Alimentation par USB)
- Prise casque/télécommande filaire (0 Volume du casque, Z Fonction de la prise (fonction de la prise casque/télécommande filaire))
- Port HDMI (0 Connexion à des périphériques HDMI)
- Bouchon de boîtier (0 Fixation d’un objectif)
- Moniteur (0 Commandes tactiles, Déclencheur tactile)
Commande de suppression (O ; 0 Suppression des images, Suppression des images)
Commande du mode de déclenchement (c ; 0 Mode de déclenchement)
État de la protection (0 Protection des images contre l’effacement)
Commande du retardateur (E ; 0 Utilisation du retardateur (E), Retardateur vidéo)
- Œilleton en caoutchouc (0 Accessoires destinés à l’oculaire du viseur)
- Viseur (0 Viseur)
- Détecteur oculaire (0 Commande du mode moniteur et détecteur oculaire)
- Commande de réglage dioptrique (0 Commande de réglage dioptrique)
- Commande DISP (d ; 0 Choix d’un écran)
- Sélecteur du mode photo/vidéo (0 Prise de vue photographique (mode b), Enregistrement de vidéos (mode b))
- Commande AF-ON (B ; 0 Mémorisation de la mise au point à l’aide de la commande AF-ON)
- Sélecteur secondaire (0 Sélecteur secondaire, Mémorisation de la mise au point, Mémorisation de l’exposition automatique)
- Commande « i » (i ; 0 Commande i (Menu i), Commande i (mode de visualisation))
- Commande OK (J ; 0 Utilisation des menus)
- Sélecteur multidirectionnel (0 Utilisation des menus)
- Commande loupe-zoom avant (X ; 0 Mise au point manuelle, Visualisation par planche d’imagettes, Fonction loupe)
- Commande MENU (G ; 0 Commande MENU)
- Commande de visualisation (K ; 0 Visualisation, Affichage des images)
Commande loupe-zoom arrière/imagettes (W ; 0 Visualisation par planche d’imagettes, Utilisation de la fonction loupe)
Commande d’aide (Q ; 0 Icône d (aide))
- Voyant d’accès de la carte mémoire (0 Voyant d’accès de la carte mémoire, Voyant d’accès de la carte mémoire)
- Commande de déverrouillage de l’objectif (0 Retrait des objectifs)
- Monture d’objectif (0 Fixation d’un objectif, Repère du plan focal et tirage mécanique)
- Contacts du microprocesseur
- Capteur d’image (0 Nettoyage du capteur d’image)
- Filetage pour fixation sur trépied
- Volet du logement pour accumulateur
- Loquet du volet du logement pour accumulateur
- Volet du logement pour carte mémoire (0 Insertion des cartes mémoire)
- Commande Fn2 (k ; 0 Commandes Fn1 et Fn2)
- Commande Fn1 (j ; 0 Commandes Fn1 et Fn2)
- Molette de commande secondaire
Ne touchez pas le capteur d’image
Vous ne devez, en aucun cas, exercer de pression sur le capteur d’image, le taper avec des outils d’entretien ni le soumettre aux jets d’air puissants d’une soufflette. Vous risquez sinon de le rayer ou de l’endommager. Pour obtenir des informations sur le nettoyage du capteur d’image, reportez-vous à « Nettoyage du capteur d’image » (0 Nettoyage du capteur d’image).
